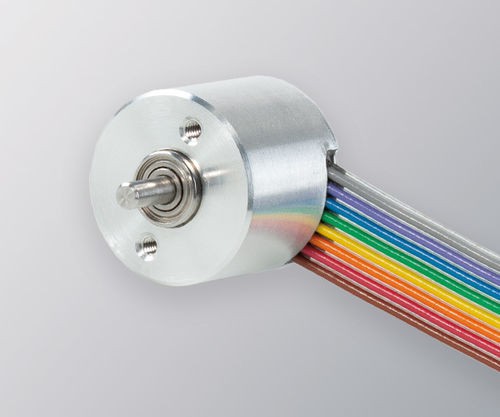

增量旋转编码器 18

实心轴5Vdc4.5Vdc

产品概述

• 用于工业应用的小型实心轴增量式编码器
• 分辨率最高达 4096 脉冲/转
• 外径：18 mm
• 轴径：2.5 mm
• 防护等级：IP54（页面头部标注）
• 连接：电缆（标准 150 mm 带接头；其他长度可订购）

机械规格
材料：外盖与外壳：铝；轴：不锈钢
轴承：深沟球轴承（寿命 1×10^10 转）
最大机械转速：6000 rpm
防护（DIN EN 60529）：IP50（机械表项）
转子惯性矩：0.1 gcm2
20°C 时起动转矩：≤ 0.01 Ncm
轴向最大允载：5 N；径向最大允载：3 N
重量：约 0.02 kg
工作温度范围：-10°C 至 +85°C
振动（DIN EN 60068-2-6）：100 m/s2（10 Hz–2000 Hz）
冲击（DIN EN 60068-2-27）：1000 m/s2（6 ms）
最大脉冲/转：4096
连接方式：轴向或径向；标准 150 mm 电缆带接头（不含母接头），可按订单提供其他长度

输出信号
输出电路：RS422（TTL 兼容）/ NPN 开路集电极
供电：RS422：4.5–5.5 VDC；NPN OC：4.5–13.2 VDC
输出电压：RS422：5 VDC；NPN：4.5–13.2 VDC
每通道最大负载能力：±20 mA（两种类型）
"低" 电平：VOL < 0.5 VDC（两者）
"高" 电平：RS422 VOH > 2.5 VDC；NPN VOH > VCC – 2 VDC
频率：RS422 最多 300 kHz；NPN 最多 250 kHz
反极性保护：是（两者）
通道相位：从轴侧观察，通道 A 在通道 B 之前 90°（顺时针旋转）

技术参数

• 型号：SERIE 18
• 品牌：Hohner Automation
• 货号 (SKU)：18-1727-1024
• 外径：18 mm
• 轴径：2.5 mm（不锈钢）
• 分辨率：最高 4096 脉冲/转
• 最大机械速度：6000 rpm
• 轴承：深沟球轴承（寿命 1×10^10 转）
• 材料：铝制外盖与外壳；不锈钢轴
• 转子惯性：0.1 gcm2
• 起动转矩（20°C）：≤ 0.01 Ncm
• 最大载荷：轴向 5 N / 径向 3 N
• 重量：约 0.02 kg
• 工作温度：-10°C 至 +85°C
• 防护等级：IP54（页头）/ IP50（机械表）
• 连接：轴向或径向，标准 150 mm 电缆带接头（不含母接头）；可按订单提供其他长度
• 输出选项：RS422（TTL 兼容）或 NPN 开路集电极
• 供电电压：RS422 4.5–5.5 VDC；NPN OC 4.5–13.2 VDC
• 频率能力：RS422 最多 300 kHz；NPN 最多 250 kHz
