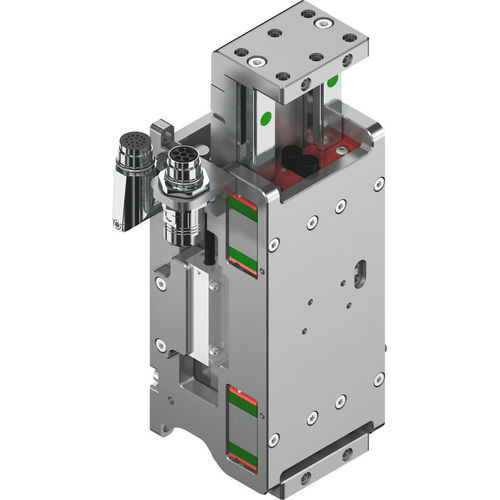

型材线性轴 CV080LA11

直接传动线性电机驱动位置感应

描述为高速垂直应用设计的紧凑型CV线性轴。该系列直驱、紧凑结构的线性轴可实现极短的位置时间并保证工艺稳定性。轻质支臂赋予轴极高的动态性能，使CV系列特别适合垂直运动。可选配配重；行程、拖链、位移测量系统和夹紧装置可按客户要求定制。CV轴可组合为X‑Z系统或轻松集成到线性轴系统中。CAD数据可下载。

主要特性

• 直驱的紧凑型线性轴
• 轻质支臂带来高动态性能
• 针对高速垂直应用设计
• 可选配配重
• 可定制：行程、拖链、位置测量、夹紧
• 可组合成X‑Z系统并集成到线性轴系统
• 提供CAD数据

技术概览（列出型号）型材宽度 [mm] | 峰值力 [N] | 最大行程 [mm] | vmax [m/s] | amax [m/s²] | 重复定位精度 [mm]
80 | 289 | 300 | 5 | 80 | ±0.005 mm

特性 / 规格

• 型号：CV080LA11
• 型材宽度：80 mm
• 峰值力：289 N
• 最大行程：300 mm
• 最高速度：5 m/s
• 最大加速度：80 m/s²
• 重复定位精度：±0.005 mm
