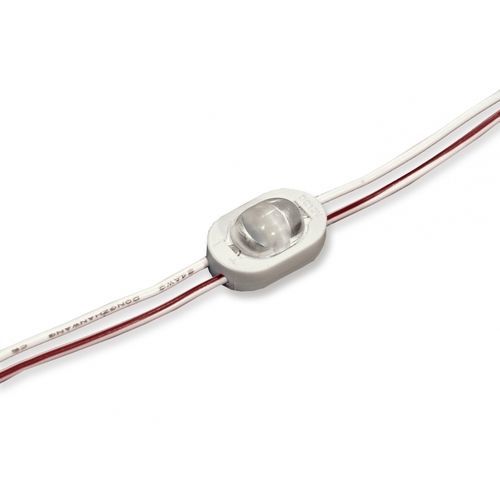

LED式照明模块 HM30M-1 series

产品概述
用于通道字与发光型材的微型LED模块。单颗LED，0.3 W，采用椭圆透镜，光分布为椭圆形（视角140° x 170°）。小巧尺寸与特定光学扩散，使其适用于厚度推荐为30 mm至80 mm的型材。采用带可撕保护膜拉片的3M VHB强力胶，便于快速且可靠的安装。

主要特性

• 尺寸：17 x 11 mm。
• 每串模块数：70 pcs。
• 固定方式：3M VHB 胶。
• 白光一致性：< 3 SDCM。
• 防护等级：IP66 / IP67。
• 每包模块数：140 pcs。

可用型号（表）
型号 | 颜色 | CCT / λd | 光通量 | 电压 | 功率
HM30M-1CW12 | 冷白 | 8000 K | 33 lm | 12 VDC | 0.3 W
HM30M-1W12 | 白色 | 6500 K | 32 lm | 12 VDC | 0.3 W
HM30M-1NW12 | 自然白 | 4000 K | 32 lm | 12 VDC | 0.3 W
HM30M-1WW12 | 暖白 | 3000 K | 29 lm | 12 VDC | 0.3 W
HM30M-1G12 | 绿色 | 520/530 nm | 18 lm | 12 VDC | 0.3 W
HM30M-1B12 | 蓝色 | 460/470 nm | 6 lm | 12 VDC | 0.3 W

技术规格

• 功率（每模块）：0.3 W。
• 单LED模块。
• 工作电压：12 V DC。
• 透镜：椭圆形，视角140° x 170°，椭圆分布。
• 尺寸：17 x 11 mm。
• 色度一致性：< 3 SDCM。
• 防护等级：IP66 / IP67。
• 固定/胶：3M VHB（带可撕保护膜拉片）。
• 推荐安装厚度：30 mm – 80 mm。
• 每串模块数：70 pcs；每包模块数：140 pcs。
