数据连接器 FIX板对板圆形扁平
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据
- 尺寸
- 板对板
- 形状
- 圆形, 扁平
- 连接类型
- 通孔
- 用电规格
- 绝缘
- 材料
- 聚酯, Kapton, 聚酰亚胺, 铜, 芳纶
- 应用产品
- 控制, 能量计
- 应用领域
- 工业, 车用
- 其他特性
- 挠性, 高流量
- 主电流
1 A, 1.5 A, 2 A, 3.5 A
- 电压
200 V, 300 V
- 螺距
最少: 1 mm
(0.039 in)最多: 5.08 mm
(0.2 in)- 温度
最少: -40 °C
(-40 °F)最多: 125 °C
(257 °F)
产品介绍

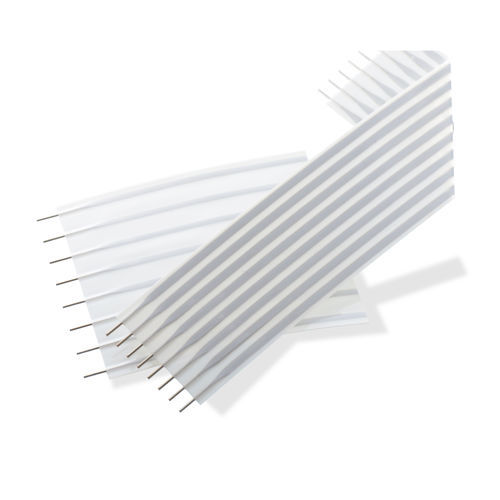

Hitaltech FIX JUMPERS 是一种高度灵活的扁平导体连接器。坚固的圆形导体可确保快速安全的组装。圆-扁-圆技术结合了两者：铜导体被轧平，在绝缘区域形成确定的几何形状，确保最高标准的抗振性和抗弯性。从圆形到扁平的平滑无缺口过渡确保了连接点的断裂安全。绝缘层可使用以下材料：聚酯、Nomex（芳纶）、PEN（聚对苯二甲酸乙二酯）或聚酰亚胺（Kapton）。
- 高抗震性和抗弯曲性 连接可靠、断裂安全 操作简便
- 可立即安装
- 节省工作时间和装配成本
- 所需空间最小
- 避免接线错误
- 可选择各种端接方式
- 可与公连接器组合
可在一个跳线内提供不同的间距（MIX）
也可提供短绝缘长度的跳线（无扁平轧铜部分）
- 从扁平到圆形的平滑无缺口过渡
- 断裂安全连接点 补偿内在振动 减少焊接区域的张力 避免振动共振
平-圆-180° - 分析
- 将弯曲应力转移到柔性区域
- 减少焊点处的埋入应力
- 高耐久性
---
