压力补充系统

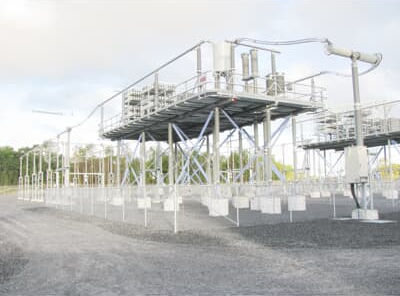

串联补偿是一项成熟的技术，主要用于降低输电线路的感性阻抗，特别是在大容量输电走廊中。其结果是大幅提升了电力传输能力，以及电力传输系统中电压和角度稳定性。 长期以来，固定串联补偿一直是优化超大容量输电走廊性能的首选解决方案。 在输电系统中，通过某一电力线可传输的最大有功功率与该线路的串联电抗成反比。因此，通过使用串联电容器将串联电抗补偿到一定程度，可实现更短的电力传输线路，以及更高的有功功率传输。 在较长（通常超过 200 千米）的输电线路上，安装串联容抗可以减少角偏差和电压降，从而提高了线路的负载能力和稳定性。由于通过输电线路的电流直接“驱动”电容器的 MVAr 输出，因此补偿概念是“自动调节”的，这种简单的原理可确保串联补偿是一种极具成本效益的解决方案。 串联补偿还改善了沿输电走廊的电压曲线，并优化了并联电路之间的功率共享。 串联补偿技术 由于串联电容器串联安装在输电线路上，因此设备必须在与地面完全绝缘的平台上将系统电压升高。电容器组和过压保护电路位于该钢制平台上。过压保护是关键设计因素，因为即使在附近发生严重故障，电容器组也必须能够承受吞吐量故障电流。主要过压保护通常包括金属氧化物变阻器、快速保护装置/FPD 火花间隙（CapThor 开普托）和快速旁路开关。数字控制和保护系统设计用于对高压电路中的光学电流变送器的信号进行快速响应，该系统位于地面，并通过光纤与平台上的主要设备进行通信和测量。
