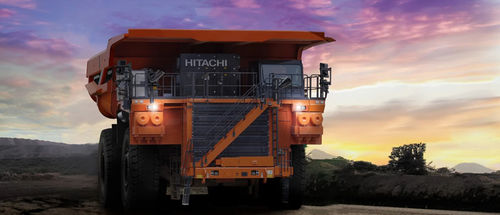

刚性矿用自卸车 EH4000AC-5

柴油机采矿/采石矿用

概述
EH4000AC-5通过高速运输、大扭矩输出与强化结构耐久性的组合，提供高运输能力。旨在缩短循环时间、提升车队效率，并在各种工况下支持稳定运行。

型号要点

• 额定载荷：242 吨 (267 tons)
• 整机工作重量：422 吨 (465 tons)
• 发动机额定功率：标准 1 864 kW (2 534 PS, 2 500 HP)；选配 2 013 kW (2 738 PS, 2 700 HP)

优势
高速行驶、强劲扭矩与加强的结构部件相结合，可减少无效循环并在苛刻工况下保持稳定产能。

配套匹配（Pass match）

• 与EX5600等液压挖掘机匹配良好，并支持与EX3600、EX8000等机型的高效装载。
• 该配置在广泛的作业条件下支持高效的装载性能。
• 高效的配套匹配可减少不必要的装载周期，支持稳定的装载表现。

参数（详细）
发动机
发动机型号：Cummins QSKTA60-CE
排放认证：燃油消耗优化
额定功率(@1900 min-1 (rpm)) ISO 14396：1 864 kW (2 534 PS, 2 500 HP)
气缸数：16
缸径×行程：159 × 190 mm
排量：60 L

电驱动
行星齿比：35.3 : 1
最大速度（连续）：65 km/h (Continuous 40 mph)

轮胎
轮胎规格：50/80R57（标准）
轮辋宽度：29 inch (STD) 32 inch (OPT)

车体容量
Struck (SAE)：147 ㎥ (192 cu. yd.)
Heaped 2：187 ㎥ (245 cu. yd.) [注：车体容积与载荷会根据客户材料密度及应用而变动。]

转向系统
转向：转向系统符合 ISO5010
转弯直径 (ISO 7457)：27.4 m (90 ft)

液压系统
车体提升时间：19.0 秒
车体下降时间（浮动）：20.0 秒

制动系统
工作制动：前后液压施加制动并配备电制动。
前轴：油冷多盘制动
后轴：油冷多盘制动
二级：符合 ISO 3450 (SAE J1473)
驻车制动：弹簧作用、液压释放制动卡钳。
电制动：最大动态制动（标准）：3 500 kW (4 759 PS, 4 694 HP)

重量（约）
带提升装置及车体零件的底盘：153 500 kg (338 409 lb.)
不含车体零件的车体：26 500 kg (58 422 lb.) [注：车体零件包括挡泥板、车体垫、抛石杆、护臂、紧固件等。]
整机净重：180 000 kg (396 832 lb) [注：净重含驾驶员、100% 燃油、标准配置。]
额定载荷：242 吨 (267 tons) [注：根据 Hitachi Loading Policy 计算；特定工况可能会调整额定载荷。]
重量分配（空载）：前 54% / 后 46%
重量分配（载荷）：前 35% / 后 65%

驾驶室
HI-TEC ROPS FOPS 驾驶室：ROPS 符合 ISO3471 和 SAE J1040-May 94，FOPS 符合 ISO3449。

车体结构（材料 / 厚度）
底板：16 mm (0.63 in) 高强度 400 BHN 耐磨钢
前板：9 mm (0.35 in) 高强度 400 BHN 耐磨钢
侧板：9 mm (0.35 in) 高强度 400 BHN 耐磨钢
顶板：6 mm (0.24 in) 高强度 400 BHN 耐磨钢
角部：12 mm (0.47 in) 高强度 400 BHN 耐磨钢

保养用液量
曲轴箱（含滤清器）：260 L (68.68472 gal.)
发动机冷却系统：576 L (152.163072 gal.)
燃油箱（标准）：2 170 L (573.25 gal.)
燃油箱（可选）：4 172 L (1 102.13 gal.)
液压系统：1 000 L (264.17 gal.)
制动冷却系统：550 L (145.29 gal.)
行星传动（左右）：300 L (79.25 gal.)
前轮（左右）：42 L (11.10 gal.)
挡风玻璃清洗液：5.3 L (1.40 gal.)
主蓄能器：61 L (16.09 gal.)

尺寸
总长：15 260 mm
总宽：8 560 mm
总高：7 400 mm
轴距：6 040 mm
跨距（前轮 / 后轮 WT）：前轮：6 010 mm / 后轮 WT：4 960 mm
车体宽度（前轮 / 后轮）：前轮：7 340 mm / 后轮：7 720 mm
离地间隙（前轴 / 后轴）：前轴：1 060 mm / 后轴：860 mm
前悬：4 840 mm
车体内尺寸（长 / 宽）：长：9 180 mm / 宽：7 560 mm
车体上缘高度：6 790 mm
车体卸载高度（最大 / 最小）：最大：14 620 mm / 最小：1 600 mm

特性 / 技术参数

• 型号：EH4000AC-5
• 额定载荷：242 吨 (267 tons)
• 整机工作重量：422 吨 (465 tons)
• 发动机：Cummins QSKTA60-CE，额定功率 1 864 kW（标准）
• 气缸数：16
• 轮胎规格（标准）：50/80R57
• 轴距：6 040 mm
• 外形尺寸（长×宽×高）：15 260 mm × 8 560 mm × 7 400 mm
• 最大连续速度：65 km/h
• 车体容积（heaped）：187 ㎥ (245 cu. yd.)
• 制动：油冷多片（前/后）+ 电制动（最大动态 3 500 kW）
• 驾驶室：HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• 整机净重：180 000 kg
