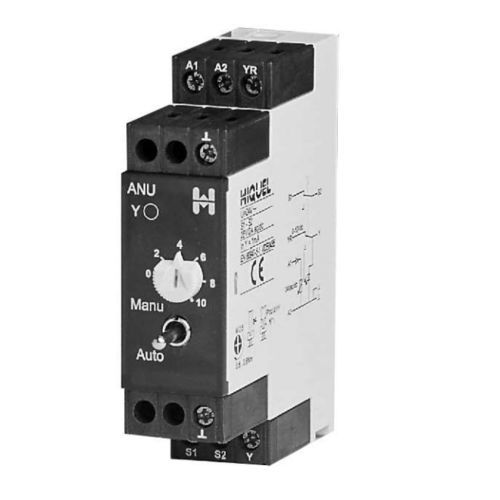

TIJNV/TUNC与自动控制系统(BMS、PLC、PC)一起使用,提供0-1 OV或0-20mA信号,用于控制温度、速度、位置等变量。
触点Sl-S2在 "AUTO "位置关闭。
在自动模式("AUTO")下,来自控制系统(端子YR和L)的模拟信号被重新传送到被控设备(比例1:1,端子Y和I)。
在手动模式("MAN")下,来自控制系统的模拟信号被隔离,ANU/ANI注入一个信号(端子Y & ),可以通过调节器从0到IOV或0-20mA调节。
LED "Y "的亮度与输出信号的电平成正比。
LED "Y "的亮度与输出信号电平成正比。
- 电源电压24V~=
- 用于手动或自动模式的反馈触点
- 短路保护
- LED指示灯与输出电平成正比
---
