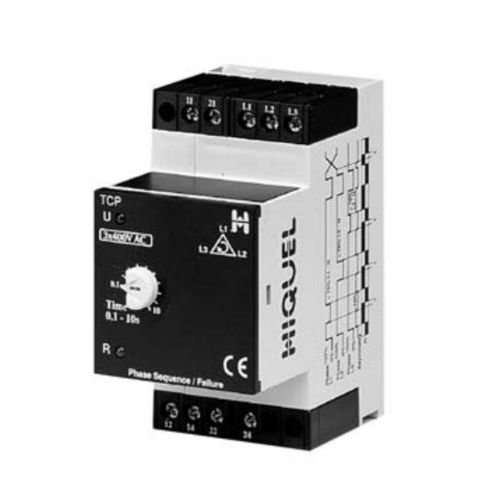

三相监控继电器 TCP series

相位顺序1NO/NF2NO/NF

- 在有再生电压的情况下检测相位故障 - 固定不对称性报警 TCP / PCP >10% TCP-L / PCP-L >30%。 - 不需要中性线连接 - 可调节的反应计时器 0.1 - 10s - 电源、继电器和反应定时器的LED指示灯 控制继电器用于监测三线三相系统中一个或多个相位的故障，相位不对称性超过10%，以及正确的相位旋转（L1, L2, L3）。 TCP检测到相位顺序正确，并且没有相位发生故障，在这种情况下，输出继电器通电。当一个相位丢失（>25%低于额定电压）或检测到不对称移动（>10%），反应时间开始。在时间结束时，输出继电器断电。时间可在0.1s和10s之间调节，用于对短时瞬变进行计时，否则会造成干扰性跳闸。 当L1、L2和L3相位恢复到允许范围内时，继电器再次通电。 即使在故障相上存在再生电压，控制继电器也会检测到相位故障（根据要求不检测）。
