探头上的钳子

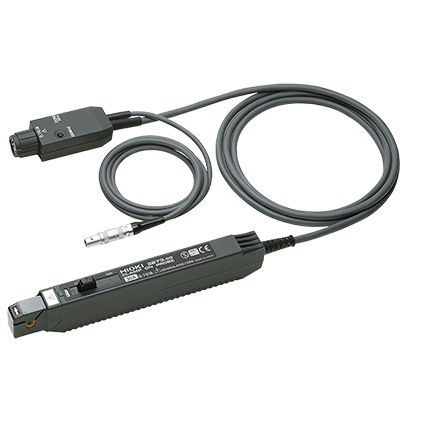

3273-50
高信噪比特性使其能够测量10 mA的电流波形。
示波器用宽带电流探头
概述
Hioki平带宽电流探头是同类产品中最好的电流传感器,适用于记忆高通和高性能示波器。3273-50提供了宽广的DC至50MHz带宽和30A的连续输入,应用包括捕捉来自开关电源、逆变器和电机控制器的瞬态电流信号。
探头采用高导磁屏蔽设计,可减少电场的影响,是测量低电流或附近大电流线路的理想选择。
主要特点
- 从直流到50兆赫的宽频段波形观测。
- 直接连接到示波器或记忆卡BNC输入端子 *1
- 高信噪比特性使其能够测量10 mA的电流波形(3273-50、3276)。
基本规格(精度保证1年,调后精度保证6个月)
频率带宽 - DC至50 MHz (-3 dB)
上升时间 - 7 ns或更短
噪声水平 - 2.5 mA rms max.(带宽限制在20 MHz)
连续允许输入 - 30 A rms (需要按频率降额)
最大允许峰值输入 - 50 A 峰值(非连续)。
振幅精度(通电后30分钟,消磁和调零后) - ±1.0 % rdg. ±1 mV f.s. (DC, 45 to 66 Hz, 0 to 30 A rms)
±2 % rdg.(直流,45至66赫兹,30 A rms至50 A峰值(直流,45至66赫兹,30安培至50安培峰值)
---
