电压脉冲测试绝缘测试仪 ST4030A

定子绕组转子

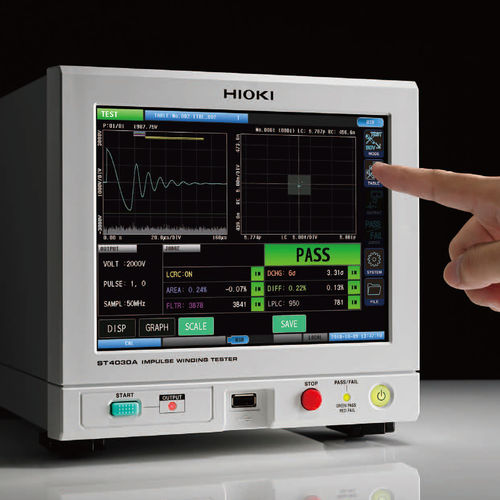

脉冲绕组测试仪 St4030a 通过响应波形量化诊断装配状态下转子绕组的绝缘质量和劣化情况 ST4030A 是一款脉冲绕组测试仪，或称浪涌测试仪，集电阻表和绝缘耐压测试功能于一身，是电机绕组制造商提高产品质量的必备工具。 随着电动汽车和自动驾驶技术的日益普及，它能满足对更可靠的电机绕组的需求。 主要功能 - 识别以前无法检测到的缺陷 - 高精度检测波形（200 MHz 高速采样 × 12 位高分辨率） - 通过将响应波形量化为 LC 和 RC 值来识别单故障匝数 - 通过检测隐藏在噪声中的微小局部放电，诊断电机绕组之间的绝缘缺陷（伪短路）（选件） 测量项目 - 对施加脉冲电压时获得的响应波形进行量化（LC 值、RC 值），判断合格/不合格 - 使用 AREA 值、Flutter、拉普拉斯等进行波形判断 - 配备介质击穿电压测试功能 施加电压 100 V 至 4200 V（设置分辨率：10 V 级） 最大应用能量：约 88 mJ 可测试电感范围 10 μH 至 100 mH
