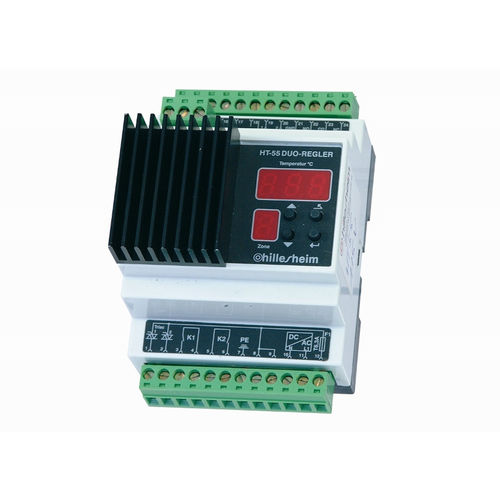

由于其自由配置性,HT 55是机器、系统和设备应用中的通用控制器。在该设备的设计中,特别注意使其操作简单和易懂。安装在标准导轨上和可拆卸的端子(插接块)保证了在开关柜内困难的安装条件下也能使用。
电压供应 - 230 Volt AC / 50 Hz 或 24 Volt DC
115伏交流电/50-60赫兹可选
传感器类型 - Fe-CuNi (J), NiCr-Ni (K) PT100 NI-120, 传感器破损保护, 传感器极性控制, 短路监测
误差 - 相对温度的1 %。
实际/目标值显示 - 3位数LED显示(13毫米)在通道1和2之间扫描操作
控制器输出A - 通过2个内部三端双向可控硅,两个通道一起最大功率为1200W
控制器输出B - 通过两个机械转换继电器,开关功率2 x 1500 W,230 V AC
控制器输出C - 2 x 12 V DC,控制一个固态继电器来切换更高的功率
配置 - 作为双控制器,每个通道被配置为控制器/限制器,每个通道监控其他通道
可选 - 两个独立的4 - 20 mA输入,用于外部设置设定值
保护类型 - IP40(EN 60529),保护等级I
控制器尺寸 - 72 x 70 x 90 mm (高 x 宽 x 深)
连接 - 可插拔式连接端子
操作 - 使用键盘进行参数分配和配置
---
