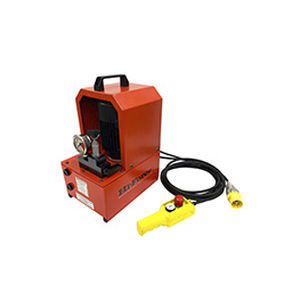

电动泵 HEP1 Range

工业高压低压应用

简介
HEP1 电动驱动、挂式遥控的紧凑型液压泵，面向多种工业应用。双级泵设计在第一级提供高流量，在第二级提供精确的高压控制。最大工作压力：700 bar（≈10000 psi）。紧凑结构，配一体式提手，防护等级 IP55。

主要特点

• 双级泵设计：第一级用于高流量，第二级用于高压精密控制。
• 最大工作压力：700 bar（≈10000 psi）。
• 自动低压/高压切换，保证平稳连续运行。
• 每台泵可用油量约 4.0 L（1.06 gal）；油箱总容量约 7.0 L（1.85 gal）。
• 电机选项（单相）：110V 50 Hz、120V 60 Hz、230V 50 Hz、220V 60 Hz。
• 随附遥控挂板（控制电缆 3 m / 10 ft）。
• 防护等级：IP55。
• 带 'R' 后缀的型号配备外部可调节卸荷阀和充甘油压力表。

典型应用 / 配置选项

• 阀门选项：3 通双用途阀（用于压接/切割的前进/自动复位；用于提升的前进/保持/复位）或带负载保持的 4 通手动阀。
• 3 通和 4 通阀可选配外部可调节压力释放阀和压力表。

性能说明

• 第 1 级流量：最高 158.66 in³/min（50 Hz）— 约 2.6 L/min；60 Hz 型号流量约高 15–20%。
• 第 2 级流量：21.97 in³/min（50 Hz）— 约 0.36 L/min。
• 每台泵可用油量约 4.0 L；油箱总容量约 7.0 L。

技术表（流量 / 型号）
型号 | 阀类型 | 油量 (L / gal) | 第一级 (in³/min) | 第二级 (in³/min) | 电机电压 | 60 Hz 机型 | 重量 (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

技术表（尺寸）
型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm)
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

备注

• 油箱总容量约 7.0 L。
• 所有 110V 和 230V 型号标准供 50 Hz 工作；60 Hz 型号（120V/220V）通常流量增加约 15–20%。
• 带 'R' 后缀的型号配备外部可调节卸荷阀和充甘油压力表。

特点 / 技术规格

• 工作压力：700 bar（≈10000 psi）。
• 双级设计并带自动低压/高压切换。
• 流量：第一级约 2.6 L/min；第二级约 0.36 L/min（50 Hz）。
• 可用油量：每台泵约 4.0 L；总容量约 7.0 L。
• 电机选项：110V 50Hz、120V 60Hz、230V 50Hz、220V 60Hz（单相）。
• 阀门选项：3 通多功能或 4 通手动（带保持功能）；'R' 版本带外部可调卸荷阀与压力表。
• 遥控挂板（3 m）随附。
• 防护等级：IP55。
