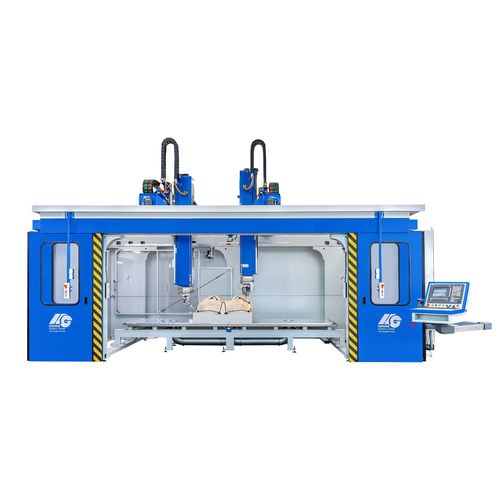

带交换台切割机 G-S-W水刀用于塑料用于织物
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 水刀
- 加工材料
- 用于塑料, 用于织物, 用于合成材料, 玻璃纤维
- 切割产品
- 用于PP/PE管, 金属薄板, 用于薄金属板, 软管, 用于塑料管道, 型材, 塑料泡沫板, 用于地毯, 软质聚氨酯泡沫块用, 用于多层织物, 单层组织, 用于条带织物
- 操控类型
- 伺服控制式
- 相关功能
- 钻孔, 轮廓, 铣削, 成形
- 应用
- 工业用途, 用于汽车工业, 航空应用, 用于船舶建造
- 构造特性
- 紧凑型, 单头加工式, 双台式, 多头式, 3轴, 5轴
- 其他特性
- 用于大规模生产, 自动, 精准, CE, 伺服电机式, 带交换台, 大功率, 薄型材料, 机械, 完全封闭, 可编程, 齿条式, 线性, 多轴, 技术纺织品, 用于大型零件, 气动, 用于塑料膜, 通用, 3D, 非金属
- X轴
最多: 4,200 mm
(165 in)最少: 2,600 mm
(102 in)- Y轴
最多: 1,900 mm
(75 in)最少: 1,600 mm
(63 in)- Z轴
1,355 mm
(53 in)
产品介绍
采用 5 轴技术的水射流切割可以完美、特别高效地对空间物体进行严格的工作。 这种生产技术是航空航天技术、汽车制造、汽车供应、塑料工业、合同生产等行业的一个获胜因素。
5 轴水射流切割单元，用于简单到高度复杂的 3D 轮廓，实现卓越的切割质量。 采用纯水射流的无排放冷切工艺。 通过高精度和高速度的最大生产产量实现卓越的盈利能力。 极其刚性、耐扭转的钢结构，采用架空 x 轴的龙门设计；所有驱动器和导轨均位于工作区外的受保护区段。 高性能 CNC 控制 NUM 或西门子。 通过使用 CAD/CAM 轻松创建程序的可能性。 隔音设计的安全舱。
-行程范围旋转轴 C 540° 和旋转轴 A ± 135°
-快速横向线性轴 X/Y 60 米/分钟
-快速横向线性轴 Z 30 m/min
-快速横向旋转轴 A/C 9,000°/ 分钟/12,000°/ 分钟
-定位精度 ± 0.1 毫米
-可重复性 ± 0.1 毫米
-泵，KMT 高压带液压驱动的泵
-工作压力 520 — 3,800 巴
-压力比 20:1; 用于高压、隔音外壳的降压阀
-最大流量 3.5 升/分钟
-约 90% 的最佳利用系数，这意味着更少的维护间隔
-喷嘴气动喷嘴阀 0.17 毫米 — 0.20 毫米，通过高压管 ¼” 连接泵至刀头。 通过柔性卷绕管进料机至旋转头
-CNC 控制 NUM Flexium 或西门子 Sinumerik 840D/SL 操作
-机器重量约 8,000 kg
---
