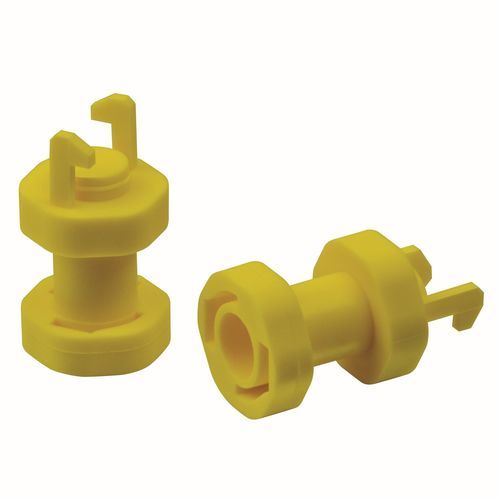

圆柱盖 LTPVCC

TPV用于电连接器套接式

产品概述
Heyco® 防液 PV 连接器盖在最终安装前保护未固定的4 mm PV 连接器的暴露端，防止液体、昆虫和灰尘进入。该盖通过推入并四分之一转锁定的方式安装。

特点

• 为任何未固定的4 mm PV 连接器暴露端提供一体化保护解决方案。
• 推入并四分之一转的锁定功能可将盖固定于公端或母端。
• 在存储和安装期间防止液体、昆虫和粉尘颗粒进入。
• 对4 mm PV 连接器至少达到 IPX4 防护；在常见的 Staubli MC4 连接器上可达到 IP67。

快速规格
材料：耐热、抗紫外线尼龙6/6 — 颜色：黄色（也有白色可选）
温度范围：-40°F（-40°C）至221°F（105°C）

零件号及尺寸
表头：PART NO. | DESCRIPTION | A (in / mm) | B (in / mm) | C (in / mm)
S6254 | LTPVCC YELLOW 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6255 | LTPVCC YELLOW BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6256 | LTPVCC WHITE 100/BAG | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm
S6257 | LTPVCC WHITE BULK | A = 0.85 in / 21.6 mm | B = 0.80 in / 20.3 mm | C = 1.43 in / 36.3 mm

插图
提供产品图片和安装视图，展示盖子及其安装状态。

技术规格

• 材料：耐热、抗紫外线尼龙6/6
• 颜色：黄色（也有白色可选）
• 温度范围：-40°F（-40°C）至221°F（105°C）
• 环境防护：4 mm PV 连接器最低 IPX4；在 Staubli MC4 连接器上可达到 IP67
• 零件号：S6254、S6255、S6256、S6257
• 典型尺寸：A = 0.85 in（21.6 mm）；B = 0.80 in（20.3 mm）；C = 1.43 in（36.3 mm）
