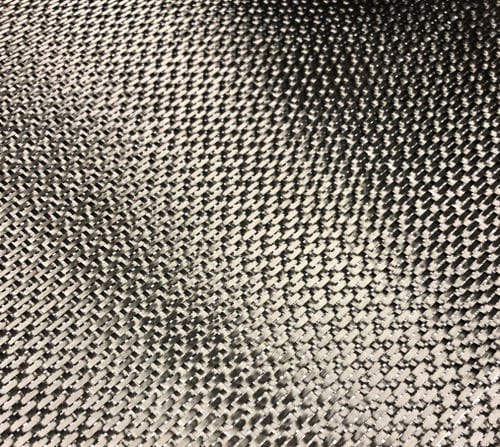

碳纤维织物的连续辊绕,其中经纱和纬纱方向为 +/- 45°。
优化材料使用的专利解决方案
Hexcel 已开发出一种专利流程以生产碳纤维织物的连轧,经纬纱线沿着 +/- 45°方向朝向标准层或吊索缎织。
优势
减少预浸料浪费(最多节省 60%)
预浸料织物可被撕裂以实现自动化生产的最佳宽度
消除了标准 0/90° 至 +/- 45° 切割的机械废料
减少劳力投入
消除零件中的织物或预浸料拼接
弯曲和填充将由于皱褶数量相等而具有相同的属性,增加了设计容许值(不同于标准 0/90 织物)
消除零件中的织物或预浸料拼接
这种连续织物通过消除接缝,沿着零件的长度提供恒定的厚度
典型应用
对于需要斜纹增强的大展弦比零件来说较为理想:
侧板、纵梁、桅杆
直升机桨叶
发动机舱
二级结构
飞机的圆筒部分
产品范围
目前可用于 193 至 285 3K HS 以及 193 到 285 6K IM
HexForce® PX (+/-45° 平纹梭织)
HexForce® CSX (+/-45° 吊索脚缎纹组织)
使用高强度 (HexTow® AS4) 和中模量 (HexTow® IM7) 纤维制造可提供的最小总宽度:50 英寸和 60 英寸。预浸料和 RTM 加工的理想之选。
