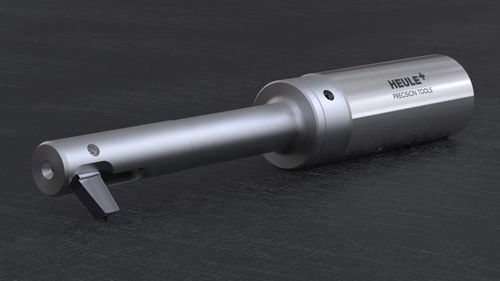

全自动反向锪孔刀具 BSF series

标准品类刀具包含适用于孔直径范围 6.5 mm 至 21 mm（以 0.5 mm 为一档）的反刮刀。可实现的最大反锪沉孔直径可达过孔直径的2.3倍。可通过内部冷却液压力（最 小20bar、最大50 bar ）或空气压力（最小6 bar ）来激活刀具。 设计 BSF刀具是为实现反锪沉孔的自动化加工而设计的，其工作不需要止动装置，不需反转及其他任何机床辅助装置。反向锪刀的简单结构实现了零部件和刀片的快速更换。带有涂层的硬金属刀片，标准品类以 0.5 mm 的增量值进行分级。刀具独特的内冷排屑设计使得铁屑及粉尘能及时排除刀片窗口内，保证了刀片收回的可靠性。 加工过程描述 在冷却液压力作用下，活塞推动控制销，控制销推动刀片开始收回刀体。 在刀片收回刀体过程中，压力面产生翻转，控制销（此时控制销还在压力的持续作用下）顺着刀片尾部的弧面继续推动刀片直至将刀片完全推入刀体中。当刀片在控制销的作用下完全收入刀体之后，刀具可以轴向（Z向）运动通过工件过孔。 关闭机床内冷，主轴开始旋转（达到推荐转速），刀片展开至工作位置。内冷可以通过冷却孔到达刀片切削刃。当反锪沉孔完成后，刀具退回加工起始位置。此时打开机床内冷，驱动刀片再次收回到刀体内。
