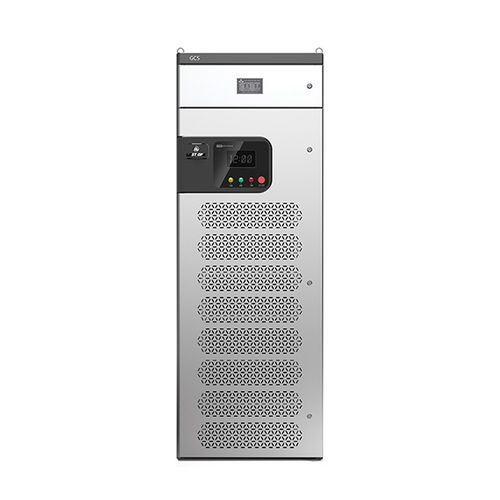

带失谐滤波器电容器组 HYAPF/SVG

自动低电压橱柜式

APF 或 SVG 模块 +HYBAGK 抗谐波电容补偿 1 简要介绍和示意图 APF 或 SVG 模块 +HYBAGK 抗谐波电容补偿 (组合器件) APF 或 SVG 模块安装在机柜内, 配备入口电路和快速保险丝. HYBAGK 电容模块的容量可以从 5kvar 到 60kvar 任意组合。 而 APF 或 SVG 模块的容量为 50A（35 千瓦）、100A（75 千瓦）是可选的。 随着背部通风的设计，它的特点是通风过滤网。 电容器的开关可以通过 APF 或 SVG 进行控制，使其更加智能化。 它的优点是性价比高，结构简单，维护方便，扩大操作噪音小。 传统功率因数补偿（电容组）的优点是性价比高，容量大。 虽然缺点是响应速度缓慢，开关速度缓慢，但单功能无需电容补偿，补偿能力无法连续调节，在系统所需的无功功率下难以达到全部平衡，容易过度补偿或补偿不足。 混合滤波器和补偿（APF 或 SVG）由传统的反应补偿和 APF 或 SVG 模块的混合物使用。 在消除系统谐波电流的同时，开关时间可达到每秒 10000 次以上，具有快速响应和动态补偿，这弥补了传统无功补偿的缺点，补偿后功率因数一般控制在高于 0.95.
