坚固固定架

金属工业

产品名称
超特高压GIS断路器用支架类零部件

所属分类

• 零部件及加工配套业务
• 机械加工 / 精密机械加工

产品描述

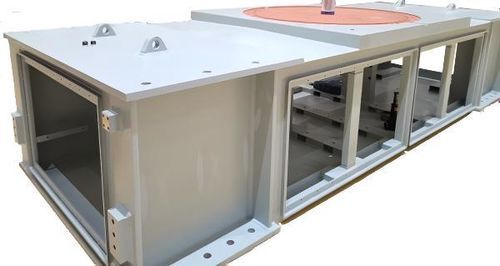

该类支架零部件安装于超特高压（UHV）GIS断路器主罐下方。支架结构复杂，约由80余种子件组成。制造过程中对焊接变形的控制以及铆装、装配精度要求极高。支架上的弯板法兰作为连接断路器上罐与下部液压操作机构的关键接口，对平面度和表面状态有严格要求。

技术规格 / 参数

• 适用设备：超特高压GIS断路器（主罐下方的支架类零部件）
• 结构复杂度：约80余种子件
• 制造要求：严格控制焊接变形，铆装/装配需高精度
• 法兰平面度要求：≤ 0.1 mm
• 表面光洁度：≤ Ra3.2
• 机加工后法兰厚薄差：≤ 1 mm
• 关键部位公差控制：≤ 0.05 mm
