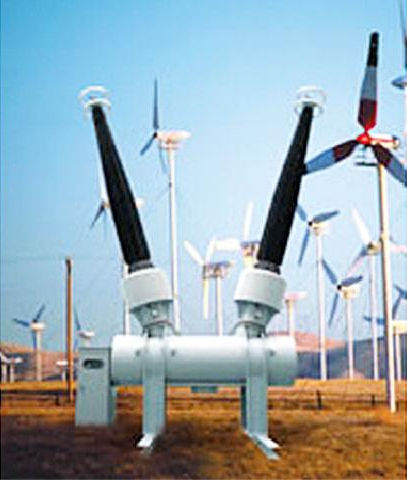

SF6气体绝缘断路器 LW55B-550/Y6300-63

三相交流大功率

LW55-550/Y4000-50型罐式SF6断路器系户外三相交流输电设备。用于550kV电力系统中，可实现对系统的控制、测量和保护。产品由断路器、电流互感器和进出线套管组成。断路器为单断口设计，配用国内首创的集成块式、大功率液压操动机构，液压管路全部内置，无渗漏。　　该产品是我公司自主研发的新产品，拥有完全自主知识产权，其性能达到国际先进水平。 　　二.产品特点　　1.断路器灭弧 LW55-550/Y4000-50型罐式SF6断路器系户外三相交流输电设备。用于550kV电力系统中，可实现对系统的控制、测量和保护。 产品由断路器、电流互感器和进出线套管组成。断路器为单断口设计，配用国内首创的集成块式、大功率液压操动机构，液压管路全部内置，无渗漏。 　　该产品是我公司自主研发的新产品，拥有完全自主知识产权，其性能达到国际先进水平。 　　1.断路器灭弧室为单断口设计，结构简单合理，技术含量高。 　　2 .开断能力强、触头电寿命长(额定短路开断达20次)、检修周期期长。 　　3. 整极断路器除套管单元单独包装外，灭弧单元和液压操动机构以及电流互感器等元件为整体包装单元，不需现场对接和调整，安装方便。 　　4. 断路器单元在现场安装时不用打开气室，可直接充SF6气体，避免了灰尘和异物的侵入。 　　5. 新型液压操动机构几乎无外露管路，减少了漏油环节。 　　6. 液压操动机构操作油压由压力开关自动控制，可恒定保持在额定油压而不受环境温度影响，同时，机构内的安全阀可免除过压的危险。 　　7. 液压操动机构具有失压后重建压力时不慢分的功能。 　　8. 产品的合闸电阻可以根据用户的需要安装或拆除。 　　三、使用环境 　　1.1 周围空气温度： -30℃～+40℃ 　　1.2 海 拔： 不超过1000m 　　1.3 风 速： 不超过34m/s(相对圆柱表面上的700Pa); 　　1.4 覆冰厚度： 不超过10mm; 　　1.5 地震烈度： 不超过9度
