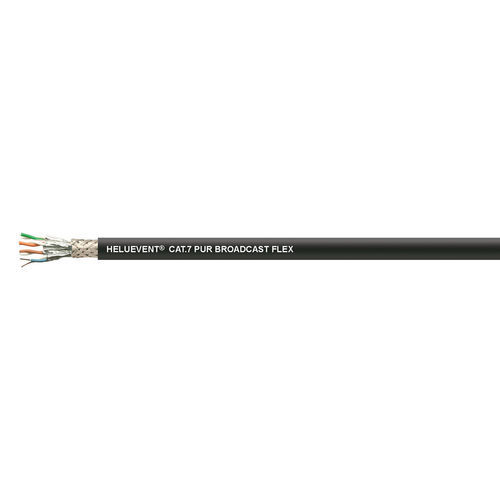

数据电缆 HELUEVENT® BROADCAST FLEX

对绞铜PUR

产品概述
耐紫外线。极高柔性。无卤素。PiMF：金属箔对绞。

产品详情
货号: 11029360
产品描述: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG（约）: -
外径 mm（约）: 7.2
每公里铜含量: 17.5
重量 kg/km（约）: 45.0
铜基价（EUR / 100 kg）: 150
包装单位长度（米）: 100、500、1000
按需切割服务: 有
EAN / GTIN: 4060892563416
海关税号: 85444920

技术数据
以太网电缆 / Cat. 7，符合 ISO/IEC 11801、DIN EN 50173、IEC 61156-6、DIN EN 50288-4-2；支持 PoE 类型 1-4
温度范围: 可动 0°C 至 +50°C；固定 -40°C 至 +80°C
额定电压: 80 V AC/DC
导体/导体耐压: 1000 V DC
导体/屏蔽耐压: 1000 V DC
20°C 时导体电阻: 最大 125 Ohm/km
20°C 时回路电阻: 最大 250 Ohm/km
互容（标称）: 约 43 pF/m
相对传播速度: 约 75%
20°C 时特性阻抗: 在 100 MHz 时 100 Ohm ± 5 Ohm
传播延迟: 460 ns/100m
延迟偏差: 最大 10 ns/100m
最小弯曲半径: 可动 8 x 外径；固定 4 x 外径

结构

• 裸铜线，AWG 尺寸
• 导体绝缘：发泡 PE
• 导体识别：色标，线对：第1对：白/蓝；第2对：白/橙；第3对：白/绿；第4对：白/棕
• 导体按最佳节距成对绞合
• 屏蔽元件：线对，塑料包覆铝箔（St）
• 线对以最佳节距绞合
• 屏蔽：镀锡铜线编织屏蔽，覆盖率约 46%
• 保护带
• 外护套：PUR
• 护套颜色：黑色
• 长度标识：以米为单位

特性

• 耐紫外线辐射
• 无卤素

应用
HELUEVENT® CAT.7 PUR BROADCAST FLEX 是专为音乐行业的录音室和广播应用设计的数据电缆。具有很高的柔性并配备特殊 PUR 护套。适用于室内和室外安装，但不适合直接埋地敷设。支持 Audio over IP (AoIP)、Video Ethernet；IEEE 802.3: 10Base-T；100Base-T；1000Base-T；IEEE 802.5 16 MB；ISDN；FDDI；ATM。

注意事项

• 导体尺寸基于 AWG 测量系统，公制截面积（mm²）为近似值，仅供参考。

技术规格

• 类别: Cat. 7（以太网电缆）
• 标准: ISO/IEC 11801、DIN EN 50173、IEC 61156-6、DIN EN 50288-4-2
• 温度范围: 可动 0°C 至 +50°C；固定 -40°C 至 +80°C
• 额定电压: 80 V AC/DC
• 导体/导体及导体/屏蔽耐压: 1000 V DC
• 20°C 时导体电阻: 最大 125 Ohm/km
• 20°C 时回路电阻: 最大 250 Ohm/km
• 互容（标称）: 约 43 pF/m
• 传播速度: 约 75%
• 特性阻抗（20°C，100 MHz）: 100 Ohm ± 5 Ohm
• 传播延迟: 460 ns/100m
• 延迟偏差: 最大 10 ns/100m
• 最小弯曲半径: 可动 8 x 外径，固定 4 x 外径
• 外径（约）: 7.2 mm
• 重量（约）: 45.0 kg/km
• 护套材料: PUR（黑色）
• 屏蔽: 线对塑料包覆铝箔（St）+ 镀锡铜线编织屏蔽（覆盖率约 46%）
• 长度标识: 以米为单位
• 包装长度: 100 m、500 m、1000 m
• 支持 PoE 类型 1-4 及多种网络协议（10Base-T、100Base-T、1000Base-T 等）
