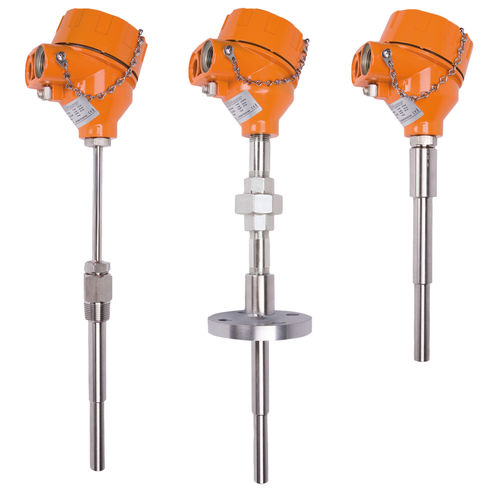

RTD温度传感器 TWL series

Pt100电阻式铂电阻

产品描述
用于液体、固体和气体温度测量的电阻式温度计。可选 Pt100 单传感器或 Pt100 双传感器，A级或B级。提供两种接线盒形式：用于 Ex ia 的 B 型接线盒和作为 Ex d 版本的 XD 型接线盒。

可用版本

• Ex ia 或 Ex d 版本
• 带陶瓷接线底座（不含变送器）
• 带变送器
• 带变送器和 LCD 显示

产品亮点

• 测量范围：-80 … +600 °C（视版本而定）
• Pt100 传感器，A级或B级（IEC 751）
• 输出：电阻（2/3/4 线）或模拟 4-20 mA
• 可选头部变送器：支持 HART® 协议或 PROFIBUS® / Fieldbus，带显示
• 支持 ATEX：Ex ia 与 Ex d

应用
适用于暖通空调和制冷、供热和炉子、机械与设备工程以及化工行业中大多数液体和轻质固体的温度测量与监控。可安装于罐体、料斗、储槽及管道中。

技术参数
精度
Pt100 A 级或 B 级，符合 IEC 751

过程连接

• 符合 DIN / ANSI 的法兰
• 焊入套管
• 外螺纹

与介质接触的零件

• 不锈钢 1.4404 (316L)（可按要求提供特殊材料）

测量范围

• -30 … +550 °C
• -80 … +600 °C

工作压力

• 最大 250 bar – 取决于保护套

电气数据

• 输出：电阻值，2/3/4 线制
• 输出：4…20 mA
• 供电电压：HART 时 8…35 VDC；PROFIBUS / FIELDBUS FOUNDATION 时 9…32 VDC

防护等级
IP54 … IP68

证书与认证
ATEX – Ex ia 或 Ex d

通信
4-20 mA、HART®、PROFIBUS / FIELDBUS FOUNDATION

特性 / 规格

• 型号：TWL
• 测量范围：-80 … +600 °C（视版本而定）
• 传感器：Pt100，单一或双重，A级或B级（IEC 751）
• 输出：电阻（2/3/4 线）或 4…20 mA
• 可选头部变送器：HART®、PROFIBUS / FIELDBUS FOUNDATION、显示
• ATEX 版本：Ex ia 或 Ex d（头部形式 B 或 XD）
• 与介质接触的部件：不锈钢 1.4404 (316L)
• 过程连接：法兰（DIN/ANSI）、焊入套管、外螺纹
• 最大工作压力：取决于保护套，最高可达 250 bar
• 防护等级：IP54 … IP68
