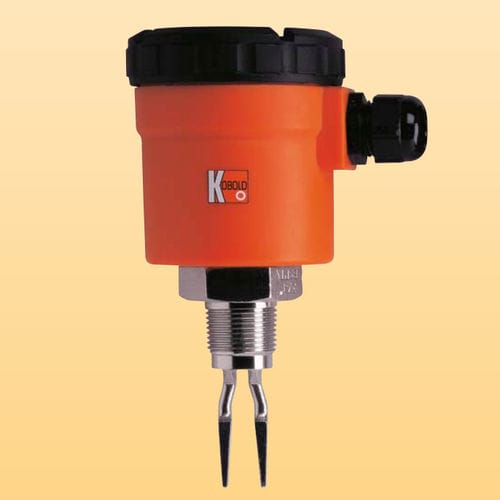

振动液位开关 NWS series

用于水用于油用于液体

亮点

• 测量长度可达 4000 mm
• 百分比液位指示及 4-20 mA 模拟输出（如适用）
• 2 线和 3 线开关版本；四种机型以适应不同应用
• 可提供 ATEX/IECEx 认证版本

产品描述
KOBOLD 液位开关 NWS 基于调谐叉（共振频率）原理工作。压电晶体用于激励并监测叉的振动。当叉浸入液体时，共振频率发生变化；电子装置检测到该变化并将其转换为开关信号。该设备有 2 线（与负载串联）和 3 线（可直接接 PLC）两种接线方式。

应用

• 油及起泡油
• 水
• 涂料、油漆及透明墨水
• 食品类，如酱汁与牛奶
• 含二氧化碳的液体

卫生与 CIP
NWS 适用于卫生及无菌环境，支持短时 CIP 清洗循环最高达 150 °C，适合食品、饮料与制药工艺使用。

技术参数

• 类型: NWS
• 测量原理: 调谐叉（共振频率），压电激励与频率监测
• 材料:
  • 叉体: 不锈钢 1.4404
  • 过程连接: 不锈钢 1.4404
  • 电子外壳: NWS-…200: PAG，玻璃纤维增强盖带窗，可 330° 旋转；其他型号: 不锈钢 1.4301
• 过程连接:
  • 管螺纹 DIN EN 10226-1
  • NPT 螺纹
  • Tri-Clamp®
  • 管道连接 DIN 11851（卫生型）
  • 无菌连接 DIN 11864
  • DRD 法兰
  • 法兰 B 25 PN 40 DIN 2527
  • 法兰 B 50 PN 40 DIN 2527
  • 法兰 ANSI B 16.5 – 1", 300 lbs
  • 法兰 ANSI B 16.5 – 2", 300 lbs
• 防护等级:
  • 塑料外壳: IP 65 (NWS-…200)
  • 不锈钢外壳: 插头连接 IP 67；电缆连接 IP 68
• 最大工作压力: 45 bar（视法兰而定）
• 介质温度:
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (其他 NWS)
  • 短时 150 °C 用于 CIP（所有型号）
• 最低介质密度: 800 g/l
• 环境温度: -20 … +70 °C
• 切换点最小浸入深度: 12 mm（叉上标记）
• 电源:
  • NWS-…200: 240 V DC/AC (50/60 Hz)，2 线；24 V DC，3 线
  • NWS-…23/24: 24 V DC，3 线
  • NWS-…2E… (ATEX): 需配合符合 IEC 60947-5-6 的本质安全隔离切换放大器使用
• 延迟: 湿/干 1 s；干/湿 1 s
• 粘度: 在 25 °C 下最大 5000 mm²/s（影响响应时间）
• 滞后: 垂直 4 mm，水平 1 mm
• 重复性: ±1 mm
• ATEX / IECEx:
  • 防护类型: 本质安全 ia
  • 标识: Ex II 1G Exia IIC T6 Ga；IECEx Exia IIC T6 Ga

规格

• 型号: NWS
• 品牌: KOBOLD
• 测量长度: 最长 4000 mm
• 输出: 开关（2 线或 3 线）；可选百分比液位指示及 4-20 mA 输出
• 测量原理: 调谐叉，压电激励与频率监测
• 叉体材料: 不锈钢 1.4404
• 电子外壳: PAG 玻璃纤维增强（NWS-…200）或不锈钢 1.4301
• 防护等级: IP 65 / IP 67 / IP 68（视外壳与连接而定）
• 工作压力: 最多 45 bar
• 介质温度范围: 最多 130 °C（取决于型号）；CIP 短时可达 150 °C
• 最低介质密度: 800 g/l
• 切换延迟: 1 s
• 滞后 / 重复性: 垂直 4 mm / 水平 1 mm；重复性 ±1 mm
• 可选 ATEX/IECEx 版本
