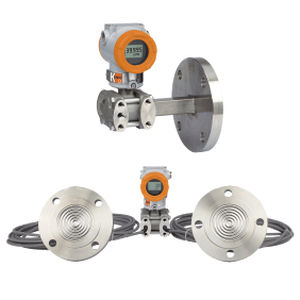

绝对压力变送器 PAD series

差压压阻4-20 mA

概述
Kobold PAD 差压变送器为微处理器型设备，用于测量差压、表压或绝对压力。支持灵活的标定与输出配置、自动环境温度及工艺变量补偿，并通过 HART® 协议通信。可选 PAD‑F 流量计版本，带总量计算和频率输出选项。

亮点

• 测量模式：差压、表压、绝对压
• 高精度：标定量程的 ±0.075 %
• 大量程比：100:1
• 持续自检与自动环境温度补偿
• 材料：不锈钢（316L）、Hastelloy‑C®、钽、Monel
• 防护等级：IP67；可选防爆外壳

应用

• 过程压力测量
• 基于差压的流量测量（PAD‑F 可选）
• 罐体与液位测量

主要特性

• 两线制 4–20 mA 输出，支持 HART® 通信；线性或平方根输出
• 可选频率（脉冲）输出，脉宽可选
• 可通过手持终端或 PC 配置；参数存储于 EEPROM
• 测量膜材质：1.4404（316L）、Monel、钽、Hastelloy‑C
• 显示：5 位 LCD；提供 2" 管道安装支架
• 提供防爆外壳和多种工艺连接适配器

技术参数

• 测量范围：0.75 mbar–413.70 bar（视型号而定）
• 精度：设定测量量程的 ±0.075 %
• 量程比：100:1
• 介质温度：-40 °C 至 +120 °C
• 环境温度：-40 °C 至 +80 °C
• 存储温度：-40 °C 至 +85 °C
• 供电：11.9–45 VDC（使用 HART® 时 17.4–45 VDC）
• 最大负载：17.4 VDC 时 250 Ω，24 VDC 时 550 Ω
• 工艺连接：1/4-18 NPT i（可选 1/2-14 NPT 椭圆适配器）

接液部件与结构

• 测量膜：1.4404（316L）、Monel、钽、Hastelloy‑C
• 填充液：硅油或惰性填充液
• 电子外壳：压铸铝；可选 Ex "d" 耐压防爆结构
• 防护等级：IP67
• 表面处理：环氧‑聚酯或聚氨酯涂层

认证与通信

• 可选 ATEX 认证（Ex II 2G Ex d IIC T6…T5，Ex ia 选项）
• 通信：HART® 协议

型号

• 型号：PAD（PAD‑F 为带总量及频率输出的流量选项）
