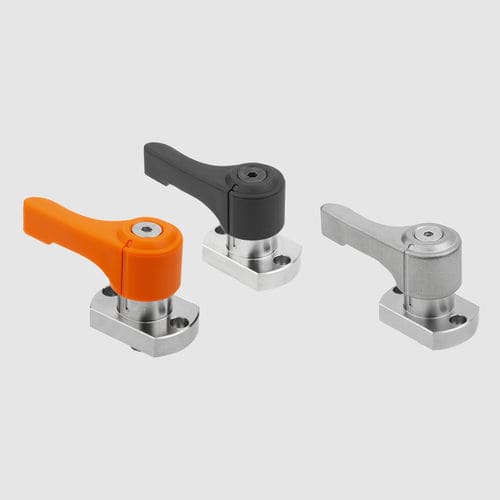

手动夹具 K2550 series

机械手动操控轴

推力夹具提供了一种便捷、简单且快速的方式，用于固定或松开扁钢或轴等机械部件。它们非常适合在机械和生产技术领域中需要频繁操作的应用场景。推力夹具安装简便，可实现精确调节和牢固夹持。 材料 外壳、销钉和菱形夹爪采用不锈钢材质。 杠杆：不锈钢或热塑性PA（聚酰胺）。 型号 外壳和销钉为光面处理。 菱形夹头经电镀锌处理。 杠杆：玻璃纤维增强PA材质，橙色或黑色。 杠杆：不锈钢，光面处理。 注意事项 随附M2或M3不锈钢紧固螺钉。 请彻底清除所有接触面的油污。 请勿移动被夹紧的杆或轴。 请遵守推荐的夹紧范围（5.9 - 6.3 mm）。 过度的冲击或振动可能会导致被夹紧物体发生位移。 操作方法 确保推力夹具处于未夹紧状态。将扁钢或轴滑入未夹紧位置。将手柄旋转90°。完全夹紧时，标记线对齐且可听到咔嗒声。 图纸参考 1) 扁钢安装方案 1 2) 轴安装方案 2 3) 扁平轴安装方案 3 4) 夹紧位置 5) 未夹紧位置 6) 带金刚石表面处理型号的沉头孔直径 7) 适用于紧固螺钉（内六角）M2/M3 8) H4 = 推荐夹紧范围（夹紧行程 5.8 - 6.5） 9) 安装推力夹具的最小尺寸 10) 扁钢 11) H6 = 扁钢厚度（0 - 0.2），由客户确定 12) 轴 13) 轴套直径：轴直径 +0.1 +0.2
