材料。
蘑菇型握把,锁紧螺母,调整螺母和按钮,1.4305不锈钢。
销钉,1.4305不锈钢。
球体,1.4125不锈钢。
压缩弹簧,1.4310不锈钢。
版本。

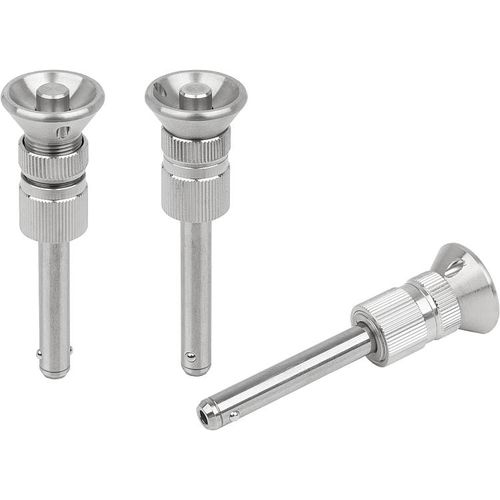

注:球形锁销用于方便地紧固或连接部件或工件。
按下按钮,两个球就会脱离,销子就可以滑入工件的孔中。当松开按钮时,球就会牢牢地锁定连接。
长度范围可通过锁紧螺母和调节螺母进行无级调节。这样就可以在工件上实现无间隙定位。
剪切力双剪(F)= S - τ aB最大。
给出的剪切力值是理论上的断裂载荷。
这些是不具约束力的参考值,没有考虑安全因素,也不包含任何责任。给出的数值仅供参考,不构成具有法律约束力的性能保证。
载荷值是根据DIN50141标准计算的。每个用户必须单独确定球锁销是否适用于各自的应用。
不同的材料、气候条件和磨损都会影响所确定的数值。
---
