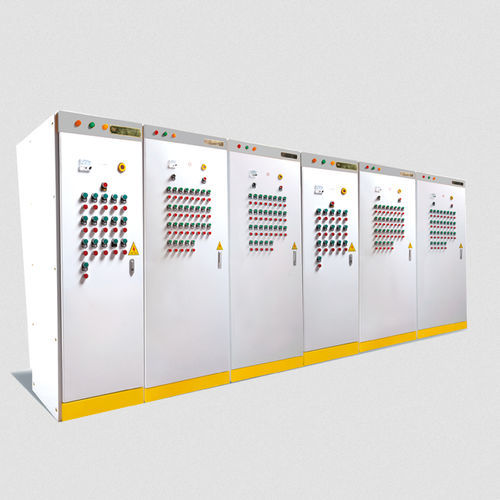

分配电子设备机柜 PDG

落地式工业

是本公司生产的面粉机配套设备，用于交流50HZ,额定绝缘电压500V，额定工作电压交流380V，额定电流不大于800A的动力控制系统中。一般安装在面粉机附近，适用单台或多台电机的就地和远程控制。 产品特点： 标准与规范GB7251 电气间隙与爬电距离：额定冲击耐受电压(uimp)6KV /过电压类别：IV 额定绝缘电压：AC500V; 额定工作频率：50HZ 额定工作电压：AC220V或AC380V; 辅助电路的工作电压：AC220V或AC380V; 额定工作电流：主母线为800A以下。 骨架部件及外壳：骨架采用标准的L型材焊接，外壳用冷轧钢板，钢板厚度1.5mm。 门：用冷轧钢板，钢板厚度2mm。 防护等级：至IP30。 外形尺寸： 高：1200，1600，2100mm 宽：500，600，800，900mm 厚：350，500，600mm 结构特点 控制柜为框架结构，左右侧板用螺钉紧固连接。柜体外壳用金属钢板弯制而成，机械强度高。 柜门为暗装铰链，可拆卸式活门，可前后开门。柜体宽大于600mm时，后面为双开门。 控制柜可单台使用也可多台并列安装，电缆进线方式为下进下出。 柜内元件为正反两面安装，中间进母线的方式。操作开关为柜外操作机构，断电才能开柜门，操作方便可靠。元件固定在35mm卡轨上，拆装迅速，方便。 电路方案齐全，单台或多台就地;远程和双控，正反转;星三角降压启动(75kW以下);。 控制柜基本组成主要由母线排、元器件(隔离开关、断路器、接触器和热继电器)、仪表及柜体等组成。 门与壳体均焊有接地螺钉，确保壳体与地连接可靠。 控制柜采用三相四线制，配有零地母排。 正常使用条件 周围空气温度不高于+40℃不低于-25℃，且24小时内平均温度不超过+35℃。 周围空气相对湿度在温度+40℃不超过50%，在较低温度时允许有较高的相对湿度，如+20℃时为90%。在储存、运输条件下温度为-25℃至+50℃之间，短时不超+70℃。应考虑到由于温度变化而可能偶然产生适度的凝露。 安装场地的海拔高度不超2000mm。 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀和雨水侵袭场所。 安装与垂直面倾斜度不超过5°。 如果存在特殊的使用条件，用户应向我公司提出，以协商达成专门协议。： (技术参数仅供参考，具体数据以合同签订为准)
