管道套筒
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于管道
- 直径
最多: 160 mm
(6 in)最少: 16 mm
(1 in)
产品介绍

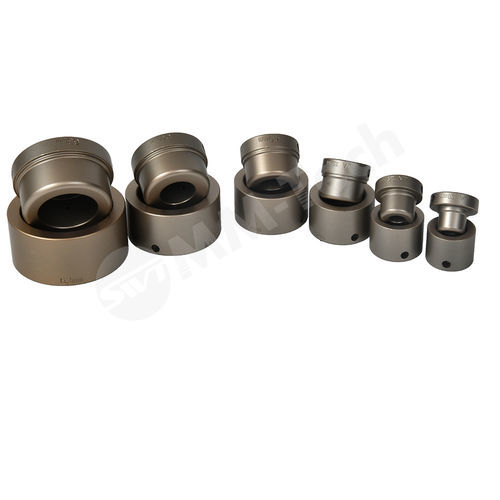

管道焊接套用于承插熔接，适用于管道装配焊接，提供多种可选直径。
焊接套尺寸:
按直径的规格:
特性 / 技术规格:
焊接套尺寸:
- 16 mm — 75 mm
- 20 mm — 90 mm
- 25 mm — 110 mm
- 32 mm — 125 mm
- 40 mm — 140 mm
- 50 mm — 160 mm
- 63 mm —（未提供值）
按直径的规格:
- 16 mm：公 A = 16.04；公 B = 15.84 ±0.04；母 A = 15.54；母 B = 15.44 ±0.04；熔接深度 H A = 13；H B = 13
- 20 mm：公 A = 20.05；公 B = 19.78 ±0.04；母 A = 19.53；母 B = 19.38 ±0.04；熔接深度 H A = 14；H B = 14
- 25 mm：公 A = 25.04；公 B = 24.77 ±0.04；母 A = 24.51；母 B = 24.32 ±0.04；熔接深度 H A = 15；H B = 16
- 32 mm：公 A = 32.03；公 B = 31.75 ±0.04；母 A = 31.50；母 B = 31.26 ±0.04；熔接深度 H A = 16.5；H B = 18
- 40 mm：公 A = 40.02；公 B = 39.76 ±0.04；母 A = 39.48；母 B = 39.20 ±0.04；熔接深度 H A = 18；H B = 20
- 50 mm：公 A = 50.02；公 B = 49.68 ±0.06；母 A = 49.46；母 B = 49.19 ±0.06；熔接深度 H A = 20；H B = 23
- 63 mm：公 A = 62.99；公 B = 62.60 ±0.06；母 A = 62.46；母 B = 62.10 ±0.06；熔接深度 H A = 24；H B = 27
- 75 mm：公 A = 74.91；公 B = 74.59 ±0.06；母 A = 74.32；母 B = 74.00 ±0.06；熔接深度 H A = 26；H B = 31
- 90 mm：公 A = 89.92；公 B = 89.57 ±0.06；母 A = 89.33；母 B = 88.93 ±0.06；熔接深度 H A = 29；H B = 35
- 110 mm：公 A = 109.88；公 B = 109.49 ±0.06；母 A = 109.29；母 B = 108.80 ±0.06；熔接深度 H A = 32.5；H B = 41
特性 / 技术规格:
- 产品名称：管道焊接套
- 尺寸范围：20 mm – 160 mm（也可提供美制英寸 1/2" – 2" 或按需定制）
- 材质：铝
- 涂层 / 表面处理：Daikin Teflon
- 颜色：黑色和金色，或可定制
- 供货类型：公制或美制英寸（可定制）
- 尺寸公差：按直径在“按直径的规格”部分标注（例如根据直径为 ±0.04 mm 或 ±0.06 mm）
