对焊机 Mazinger 1200

自动用于管道热熔塑料

产品概述

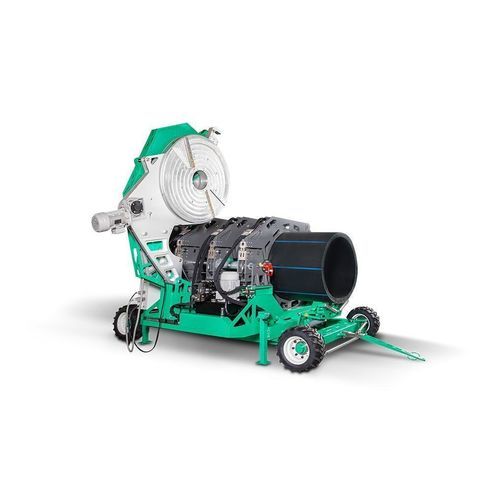

Mazinger 1200i 是一款拖车式高力矩对接熔接机，适用于现场施工的热塑性管道（PE、HDPE、PP、PVDF）对接熔接。设备配备可拆卸机架以便沟槽内作业、SIEMENS PLC 全自动控制及大功率液压系统，保证可重复的熔接周期与可追溯性。

主要特性

• SIEMENS PLC 全自动控制，支持一键启动与故障诊断。
• 双轴结构框架，确保焊接力均匀分布。
• 带保护框架的液压旋转加热板，带绝缘挡板及可更换加热元件。
• 大容量液压修整机（trimmer），修整功率 4 kW，电机驱动以保证端面精度。
• 可拆卸机架，支持沟槽内安装与灵活部署。
• 两侧液压提升装置、强力卡盘与一套减径插入件（630、710、800、900、1000、1200 mm），防止管材打滑。
• 拖车底盘为焊接钢管结构，带联动前轴、高浮力轮胎和牵引环，便于运输。
• 数据记录与可追溯性：可拆卸控制面板含 USB 接口；支持大容量日志（依据配置可达 30,000 份报告；可拆卸面板/数据记录器选项亦提及最高 10,000 份报告），并支持 USB 数据传输。

适用场景

• 燃气分配、给水、城市工程及各类现场管线基础设施施工。
• 工业流体输送、矿区管道、农业灌溉及水产养殖设施。
• 现场对接熔接 HDPE/PE/PP/PVDF 管道系统及预制件。

技术参数

• 型号：Mazinger 1200i（自动，高力）
• 熔接范围（外径）：630–1200 mm（24\"–48\" IPS）
• 减径插入件：630、710、800、900、1000、1200 mm
• 加热器功率：24 kW
• 修整机功率：4 kW
• 电机功率：11 kW
• 液压系统压力：最高 180 bar（约 2610 PSI）
• 液压油箱容量：95 L
• 整机重量（含插入件）：7,900 kg
• 整机尺寸：4,500 x 2,770 x 2,650 mm
• 机架尺寸：2,567 x 2,770 x 2,190 mm
• 可选件：额外插入件、短端装置、移动支撑滚轮、兼容数据记录器等
• 标准：按 ISO 21307 与 ASTM F2620 焊接程序设计
