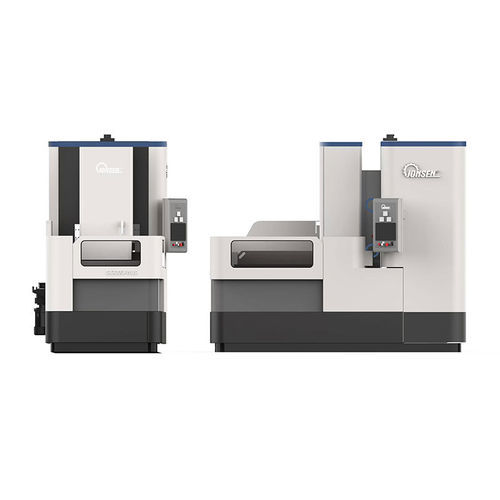

宽带式砂光机 SAG1000

固定电动变速

产品概述
将冷态宽幅砂带高效研磨工艺与传统砂轮式磨床的高精度特性结合，实现高产出、高精度的表面加工。

• SAG系列针对5类材料的高效精密平面研磨：硬性、薄型、脆性、软性、粘附性。示例：陶瓷基板、碳化硅、石英、水晶、碳陶、半导体材料、钛、锆、磁性材料等。
• SAG系列在保持接近精度性能的同时，产出远高于砂轮式磨床。
• 冷态低应力研磨特性有效控制工件变形与边缘崩裂，提高良率、提升效率并降低不良率。可实现面平度 < 5 µm，表面粗糙度 < 0.4 µm。

SAG系列 宽幅砂带旋转台平面磨床

• 高精度宽幅砂带头与油膜（静压）回转工作台相结合，适用于高效高精度冷态研磨加工。
• 机床床身为 HT300 铸件，经过有限元优化并经退火/时效处理以保证高稳定性。
• 高刚性静压回转工作台，静态刚度 400 kg/µm，免磨损且稳定。
• 整机采用 CP 级重载高精度直线导轨与滚珠丝杠，确保回转精度与定位精度。
• 自研操作软件，界面友好，实现高度自动化，人工干预最小化。
• 砂带更换快捷，能在短时间内在不同类型与粒度间切换，适应快速产线调度。

静压回转工作台
具有高刚性、高精度和大承载能力；面平度 < 5 µm，确保稳定的加工性能。

高精度宽幅砂带头
配备高刚性精密研磨主轴，跳动 ≤ 1 µm。砂带线速度最高可达 60 m/s（VFD 可调）。砂带可在1分钟内快速更换与调整，适合高效稳定的冷态研磨加工。

在线测量系统
可选配高精度激光在线测量系统，结合自研算法软件与闭环控制，实现高度自动化运行，最大限度减少人工干预。

技术参数

• 回转工作台直径：1000 mm
• 回转工作台承重：500 kg
• 回转工作台转速：20–60 rpm
• 最大工件厚度：160 mm
• 主轴最大转速：4500 rpm
• 宽幅砂带尺寸：300 x 2620 mm
• 机床占地尺寸（LxWxH）：1500 x 3000 x 2800 mm
• 机床重量：8000 kg
• 静压回转工作台静态刚度：400 kg/µm
• 砂带线速度（最大）：60 m/s（VFD 可调）

标准配置 / 可选配置

• 标准：电磁式回转工作台台面 / 可选：真空回转工作台台面
• 标准：纸式过滤单元 / 可选：磁性冷却液分离器与水箱
• 标准：砂带修整工具 / 可选：雾化收集器
• 标准：工作灯 / 可选：在线测量系统
• 标准：带必要工具的工具箱 / 可选：宽幅砂带安装架
