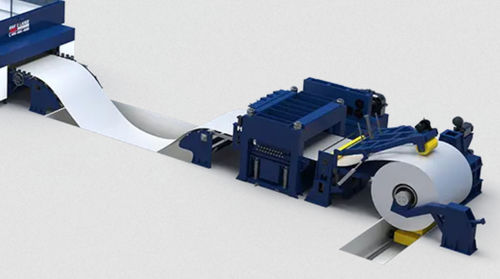

光纤激光切割机 GRC4-1800

2D激光用于不锈钢用于钢材

概述
卷取 - 校平 - 激光切割 - 下料，一键流畅完成。卷材供料激光切割系统将卷取供料与光纤激光切割结合，实现在线快速切割、连续高效切割。系统支持柔性生产，提高材料利用率，替代传统金属模具，缩短定制小批量生产周期并降低生产成本。

主要特点

• 高效卷取：四爪扩张卷盘，液压驱动，扩张范围 Φ470–520 mm，适用于508 mm卷材。配备橡胶套时可扩张至620 mm，适配内径610 mm的卷材。主轴尾端安装盘式制动装置，实现停车制动。
• 高精度校平：六层堆叠19辊校平机，适用于 σs ≤ 780 MPa 的冷轧、热轧、不锈钢、镀锌和酸洗板材。校平速度：0–20 m/min。校平精度：板厚1–1.2 mm ≤ 1.0 mm/m²；板厚1.2–3.0 mm ≤ 2.5 mm/m²。
• 单/多头同步高速切割：一次通过实现复杂形状的双面切割，缩短生产时间并提高产能。双激光切割头的异步动态切割可一次成形复杂零件。排样软件计算优化加工路径以最大化材料利用率。
• 废料粉碎处理：简化剩余材料回收。履带式切割台配备针板切割条。加工时切割台与卷取伺服进料系统同步同速运行。粉碎的废料经废料输送带排出并破碎为更小的块，便于处理并提高废料吞吐量。

可选配置

• 机器人自动下料：机器人吸盘下料与托盘化。排样CAM系统与机器人互联，支持软件示教与引导式编程以优化下料效率。
• 二维码生产任务输入：通过扫描条码快速导入任务和订单，大幅节省作业时间并提高生产效率。
• 标记与切割集成：将激光打标与激光切割结合为单一流程；可根据设定在切割后对零件进行标记。

切割样本
提供切割样本和排样零件输出示例以供参考（产品页面有样品图片）。

技术参数

• 型号：GRC4-1800
• 工作区域（长 x 宽）：10000 mm x 1800 mm
• 最大定位速度（X/Y）：120 m/min
• 精度（X/Y）：±0.5 mm/m
• 重复定位精度（X/Y）：±0.03 m
• 卷取：四爪扩张卷盘，液压驱动；扩张 Φ470–520 mm（标准），配橡胶套可达620 mm以适配内径610 mm卷材；主轴尾部配盘式制动以实现停车制动
• 校平机：六层19辊校平机；适用于屈服强度 σs ≤ 780 MPa 的材料；校平速度 0–20 m/min
• 按板厚的校平精度：1–1.2 mm ≤ 1.0 mm/m²；1.2–3.0 mm ≤ 2.5 mm/m²
• 切割系统能力：支持单/多头同步切割及双头异步动态激光切割用于复杂形状；排样软件可优化材料利用率
• 废料处理：履带式切割台配针板条与废料输送带，用于破碎残料排放
