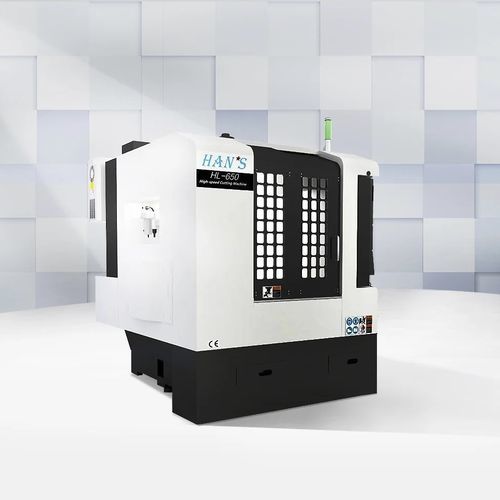

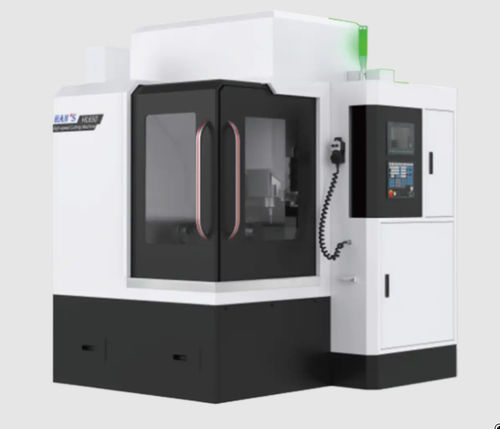

3轴雕刻机 HL650

机械塑料金属

产品概述
HL650是一款精密雕铣机，适用于电子、可穿戴设备、光学盖板及精密金属零件的小型到中型件高速加工。

主要特点

• 铸件经有限元分析，采用箱体与肋板一体化结构以提高机床刚性。
• 采用HSK E32高速电主轴，性能稳定，动平衡小。
• 三轴采用两级预紧滚珠丝杠，较单端预紧具更高刚性，热影响小，长期稳定性好。
• 轴采用导轨支撑，承载能力强，移动快速且定位精确。
• 采用进口磨级高精度滚珠丝杠和预紧螺母，保证长期传动精度。
• 主轴腔内肋筋加强结构，为主轴在高速下提供稳定支撑。
• 运动部件完全密封，保护机构免受污染物影响。
• 气源过滤采用日本SMC部件。
• 自动润滑系统，定时供油，脂润滑并防滴漏，降低维护频率。
• 配备自动换刀系统以提高加工效率。

应用领域
适用于金属小件加工、PC/亚克力/复合材料面板、智能可穿戴设备/智能手机/平板的玻璃与蓝宝石盖板、珠宝、陶瓷件及其他精密小型零件的加工。

技术参数

• 型号：HL650
• X/Y/Z 轴行程：600 / 500 / 250 mm
• 主轴鼻端到工作台（标准）：120–370 mm
• 工作台夹装面积：600 × 500 mm
• 最大工作台承载：300 kg
• T 槽尺寸：5-18 × 100 mm
• 主轴驱动类型：电主轴（HSK E32）
• 主轴转速：40,000 rpm
• 额定扭矩：2.7 N·m
• 额定功率：6 kW
• 换刀类型：HSK-E32
• 刀库容量：12 把
• 刀库形式：线性伺服刀库
• 最大刀具直径：80 mm
• 最大刀具长度：100 mm
• 最大刀具重量：0.5 kg
• 切削速度 (X/Y/Z)：10 / 10 / 10 m/min
• 快速移动 (X/Y/Z)：15 / 15 / 15 m/min
• 定位精度 (X/Y/Z)：0.008 mm
• 重复精度 (X/Y/Z)：0.005 mm
• 机床外形尺寸（含水箱）：2190 × 1950 × 2400 mm
• 机床重量：3500 kg
• 设计亮点：有限元分析铸件、两级预紧丝杠、导轨支撑轴、进口磨级滚珠丝杠、运动部件密封、SMC 气源过滤、自动润滑、主轴腔肋筋加强。
