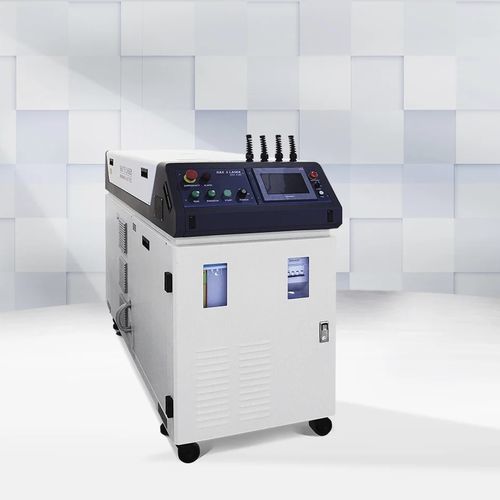

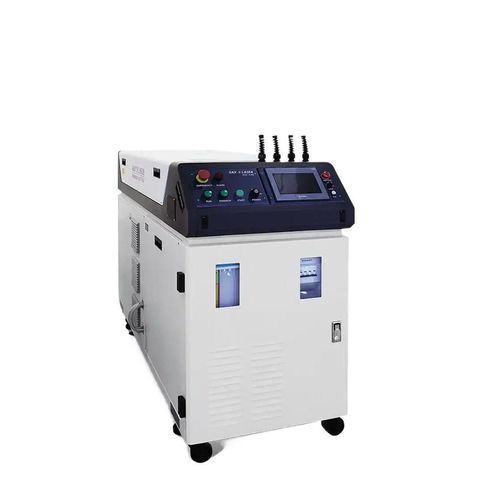

点焊焊机 PB80

激光单相交流

摘要信息

• 高深宽比，焊缝宽度小，热影响区小，变形小，焊接速度快。
• 焊缝平整，焊后无需或仅需简单处理。
• 焊缝无气孔；可减少/优化母材杂质分布，焊缝组织细化；焊缝强度和韧性达到或超过母材。
• 可精确控制，聚焦光点小，定位精度高，便于自动化集成。
• 可实现部分异种材料的焊接。
• 支持点焊、对接焊、叠密封焊等接合形式。
• 光斑细、穿透能力强，安装灵活并支持远程控制操作。

应用
PB80适用于小能量点焊、低平均功率及高速点焊应用。建议与振镜高速扫描焊接台配套使用，以发挥高速点焊性能。典型应用行业包括手机外壳与屏蔽层、液晶显示器内软性PCB焊接、光学与微电子元件、医疗精密零件等的焊接。

简介
激光电源驱动脉冲氙灯，通过聚光腔将光波辐射到Nd3+:YAG激光晶体上进行激发。经激光腔谐振后输出波长为1064 nm的脉冲激光。在PLC或工业PC控制下，脉冲激光经扩束、反射或光纤传输并聚焦于工件表面进行焊接。脉冲频率、脉冲宽度、波形和工作台运动可根据工艺要求进行控制。

技术参数
型号: PB80
激光类型: YAG
激光波长: 1064 nm
平均输出功率: 80 W
峰值功率: 5 kW（9 kW 可选）
最大激光能量: 50 J
脉冲宽度: ≤50 ms
脉冲频率: ≤100 Hz
波形数量: 50 组
光纤输出数量: 标配1路，最多6路
分束方式: 能量分束或时间分束
光纤芯径: 0.4 mm
闭环反馈方式: 激光功率反馈
瞄准/定位: 红色指示光（可选CCD）
冷却方式: 内置风冷
主机功耗: 5 kW
电源: 220 V ±10% / 50 Hz / 25 A
主机重量: 350 kg
主机尺寸 (L×W×H): 1210 × 550 × 1085 mm

特性 / 技术规格

• 型号: PB80
• 激光类型: YAG
• 波长: 1064 nm
• 平均输出功率: 80 W
• 峰值功率: 5 kW（9 kW 可选）
• 最大激光能量: 50 J
• 脉冲宽度: ≤50 ms
• 脉冲频率: ≤100 Hz
• 波形数量: 50 组
• 光纤输出: 1 路标配，最多 6 路
• 分束方式: 能量分束或时间分束
• 光纤芯径: 0.4 mm
• 闭环控制: 激光功率反馈
• 定位: 红光指示（CCD 可选）
• 冷却: 内置风冷
• 主机功耗: 5 kW
• 电源: 220 V ±10% / 50 Hz / 25 A
• 主机重量: 350 kg
• 主机尺寸: 1210 × 550 × 1085 mm
