近红外光电探测器 S15535

工业快速

概述

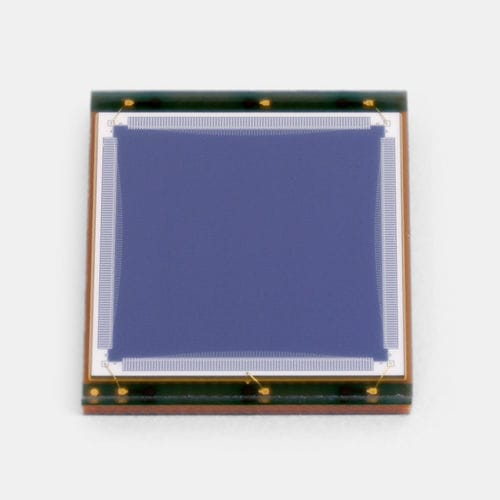

S15535 为表面贴装型二维位置敏感探测器（PSD），与传统型号相比在更小的封装内提供优异的位置检测性能。其适用于紧凑安装以实现高精度位置检测，并兼容无铅回流焊工艺。

主要特性

• 表面贴装封装（12.8 × 11.6 × 1.5 mm）
• 感光面积：9 × 9 mm
• 峰值灵敏波长：980 nm（典型值）
• 光电灵敏度：0.6 A/W（典型值）
• 光谱响应范围：380–1100 nm
• 暗电流低、上升时间快，适合精确测量
• 兼容无铅回流焊

典型应用

• 激光束位置监测
• 光学对准与跟踪
• 机器视觉与机器人
• 工业位置检测

文档
数据手册可用（488 KB，PDF）。

技术规格

• 感光面积：9 × 9 mm
• 封装：玻璃环氧
• 封装尺寸：12.8 × 11.6 × 1.5 mm
• 峰值灵敏波长（典型值）：980 nm
• 光电灵敏度（典型值）：0.6 A/W
• 光谱响应范围：380 至 1100 nm
• 暗电流（最大）：50 nA
• 上升时间（典型值）：2 μs
• 端子电容（典型值）：350 pF
• 电极间电阻（典型值）：7 kΩ
• 测量条件：Typ. Ta = 25 ℃，除非另有说明
