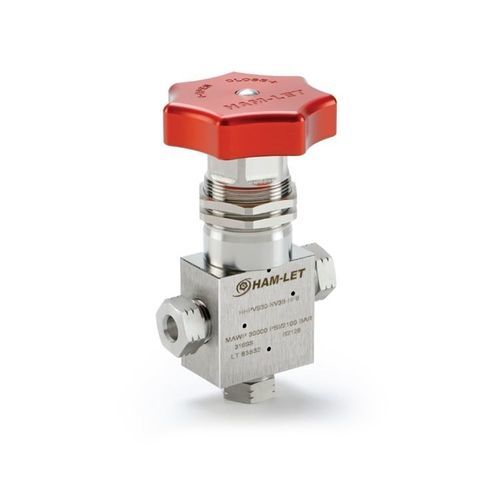

针形阀 HHP series手动气动操控式隔离
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 种类
- 针形
- 驱动类型
- 手动, 气动操控式
- 功能
- 隔离
- 主体材料
- 螺纹, 母端
- 通道数量
- 3 通型, 2通式, 3位2通
- 其他特性
- 高压, 带执行器
- 通径
最少: 6.35 mm
(0.25 in)最多: 14.288 mm
(0.563 in)- 压力
最少: 700 bar
(10,152.6 psi)最多: 4,200 bar
(60,915.8 psi)
产品介绍
产品概述
请参阅 UCT Fittings 目录中的 HHP 针阀。该系列包含多个零件号，覆盖不同的连接尺寸、连接类型、驱动方式、阀型和最大压力等级，适用于高压仪表和液压应用。
可用型号（表）
产品代码 | 连接尺寸 | 连接类型 | 驱动方式 | 型式 | 最大压力
HHPVS10NV2SNF8 | 1/2" | 内螺纹 NPT | 手动 | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | 内螺纹 NPT | 手动 | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6 | 3/8" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9 | 9/16" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS60NV2SHF4 | 1/4" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF4 | 1/4" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF4 | 1/4" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF6 | 3/8" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF9 | 9/16" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS10NV2SNF8AO | 1/2" | 内螺纹 NPT | 气动执行器（常开） | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | 内螺纹 NPT | 气动执行器（常开） | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
特性 / 技术规格
请参阅 UCT Fittings 目录中的 HHP 针阀。该系列包含多个零件号，覆盖不同的连接尺寸、连接类型、驱动方式、阀型和最大压力等级，适用于高压仪表和液压应用。
可用型号（表）
产品代码 | 连接尺寸 | 连接类型 | 驱动方式 | 型式 | 最大压力
HHPVS10NV2SNF8 | 1/2" | 内螺纹 NPT | 手动 | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | 内螺纹 NPT | 手动 | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6 | 3/8" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9 | 9/16" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS60NV2SHF4 | 1/4" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF4 | 1/4" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF4 | 1/4" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF6 | 3/8" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF6 | 3/8" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS60NV2SHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Straight | 60,000 psi (4,200 bar)
HHPVS60NV2EHF9 | 9/16" | 高压内螺纹 | 手动 | 2 Way - Angle | 60,000 psi (4,200 bar)
HHPVS60NV3BHF9 | 9/16" | 高压内螺纹 | 手动 | 3 Way - 2 Pressure Connection | 60,000 psi (4,200 bar)
HHPVS10NV2SNF8AO | 1/2" | 内螺纹 NPT | 气动执行器（常开） | 2 Way - Straight | 10,000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | 内螺纹 NPT | 气动执行器（常开） | 2 Way - Angle | 10,000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF6AO | 3/8" | 高压内螺纹 | 气动执行器（常开） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
HHPVS30NV2SHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Straight | 30,000 psi (2,100 bar)
HHPVS30NV2EHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 2 Way - Angle | 30,000 psi (2,100 bar)
HHPVS30NV3BHF9AO | 9/16" | 高压内螺纹 | 气动执行器（常开） | 3 Way - 2 Pressure Connection | 30,000 psi (2,100 bar)
特性 / 技术规格
- 产品系列: HHP Needle Valves
- 列出连接尺寸: 1/4", 3/8", 1/2", 9/16"
- 列出连接类型: 高压内螺纹, 内螺纹 NPT
- 列出驱动方式: 手动, 气动执行器（常开）（如表中所示）
- 可选阀型: 2 Way - Straight, 2 Way - Angle, 3 Way - 2 Pressure Connection
- 可选最大压力等级: 10,000 psi (700 bar), 30,000 psi (2,100 bar), 60,000 psi (4,200 bar)
- 多个零件号覆盖尺寸、连接类型、驱动方式和阀型的组合
