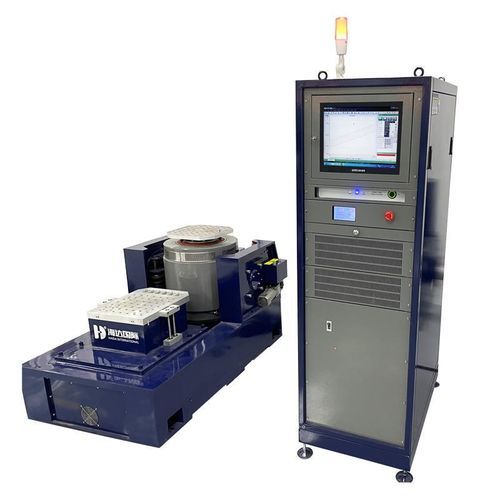

振动试验机 HD-Snake-VH

冲击加速度自动

产品概述
HD-Snake-VH 系列电动力学试验系统可实现受控的随机、正弦和冲击振动试验，用于产品鉴定、运输模拟及任务谱还原。型号示例：HD-Snake-A6VH、A10VH、A20VH、A30VH、A40VH、A50VH。系统支持水平与垂直激振，适用于电子、汽车、航空航天及其他工业测试场景。

适用领域

• 汽车零件：信息娱乐系统、传感器、执行器、ECU、混合/电动动力总成部件、电池与制动系统部件。
• 航空航天：机载设备、发动机部件、树脂制品与密封材料。
• 电子元件：显示器、PCB 总成、连接器、马达及运输过程中受冲击振动的电子设备。
• 信息通信与仪器：天线部件、工业电机、导航设备与车载通信设备。
• 精密设备：工业机器人、数码相机、镜头、光学组件与表面贴装组件。
• 电气设备：变压器、逆变器、燃料电池与大型锂电池。
• 运输环境与现场设备：轨道交通部件、施工机械及经受颠簸道路或海运环境的设备。

产品规格（按型号）

• 产品系列：HD-Snake-VH（示例：HD-Snake-A6VH、A10VH、A20VH、A30VH、A40VH、A50VH）。
• 额定正弦/随机力：6 kN、10 kN、20 kN、30 kN、40 kN、50 kN（视型号而定）。
• 额定冲击力：12 kN、20 kN、40 kN、60 kN、80 kN、100 kN（视型号而定）。
• 频率范围：依型号而异，通常 2–3000 Hz（部分型号可达 2800 Hz）。
• 最大加速度：可达 100G（980 m/s²）。
• 最大位移：可达 76 mm（视型号）；最大速度约 1.8–2.0 m/s（可定制）。
• 振动方向：水平与垂直（单轴，含垂直头扩展台选项）。
• 动圈示例：直径 Φ240–Φ445 mm；动圈有效质量 10–50 kg 不等。
• 工作台连接：17 × M10 螺孔；扩展平台配备 M10 不锈钢螺套；水平扩展平台孔间距示例 100×100 mm。
• 最大载荷能力：典型 200–800 kg（视型号）。
• 磁泄漏：< 10 gauss；轴向振动隔离频率：2.5 Hz。
• 电源要求：交流三相 380 V，50/60 Hz。

功率放大器

• 最大输出（视型号）：10 kVA、20 kVA、30 kVA、40 kVA、50 kVA。
• 转换效率：≥ 90%。
• 开关频率：116 kHz。
• 放大器外形尺寸（约）：720 × 550 × 1700 mm（L × W × H）；放大器重量（约）：480 kg。

扩展平台

• 垂直头扩展平台：规格 400×400 mm 至 1200×1200 mm（按型号）；材质：铝合金；随机工作频率最高可达 2000 Hz；固定连接孔配 M10 不锈钢螺套；各规格近似重量 25–200 kg。
• 水平滑动扩展平台：尺寸与特性与垂直平台相同：铝合金、最高 2000 Hz、M10 不锈钢螺套、近似重量 25–200 kg。

标准与合规

• 支持按 MIL-STD、DIN、ISO、ASTM、IEC、ISTA（含 ISTA‑3A / ISTA‑6）、GB、GJB、JIS、BS 等常用国际标准进行测试。
