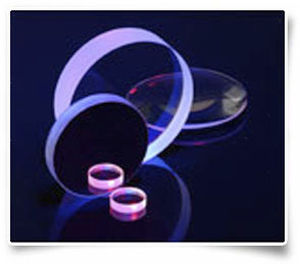

二向色镜子

圆形激光

反射镜最常用于将激光束以 90° 弯曲（45° 入射角）指向工件。 经过仔细的涂层设计，反射率接近 100% 是常见的。 由于涂层位于反射镜的前表面，反射了近 100% 的激光束，因此基板材料的热性能并不重要。 某些光束传递系统旨在让摄像机通过弯曲镜的背面查看工件。 在这种情况下，基材必须在可见光谱中具有透射性，通常在背面涂上宽带抗反光 (BBAR) 涂层，以改善可见透射和相机成像。 许多激光系统都采用 HenE 或二极管激光器，用于对准光束和定位聚焦点。 这些系统必须使用双色弯曲反射镜，既能反映原始1064nm/1070nm 波长，又能反映红色 632nm Hene 波长或 670nm 二极管波长。 由于设计限制，反射率只能在一个波长上最大化。 因此，二色反射镜通常设计为主要波长的最大反射率（近 100 ％），并在对准激光波长时最大反射率（通常为 80 ％-90 ％）。
