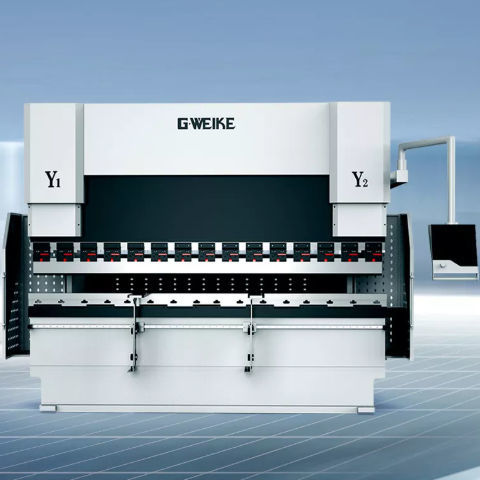

伺服液压压弯机 HG

CNC数控自动精准

产品
CNC折弯机，用于高精度板材折弯。设计用于在刚性结构和精确同步控制下实现精密折弯。

亮点

• 高稳定性：机身经有限元优化设计并经退火应力消除处理，保证钢材性能和结构稳定性。
• 精度保障：液压伺服系统结合国际标准检测元件，提供高同步控制精度，保证折弯精度和重复定位精度。
• 控制系统：采用荷兰 DELEM DA-53T CNC，可自动计算折弯工件的总材料长度，并支持2D触控图形编程。
• 样件展示：产品页面显示示例折弯零件和样品图片以展示能力。

应用

• 文件柜
• 电气柜
• 厨房用具
• 幕墙
• 门窗及电梯行业
• 家用电器
• 风电与通信
• 船舶制造

技术参数（表）
机型 | 10032 | 13032 | 17032 | 20032
额定压力 | 1000 | 1300 | 1700 | 2000
工作长度 | 3200 | 3200 | 3200 | 3200
立柱间距 | 2600 | 2600 | 2600 | 2600
最大开口高度 | 480 | 480 | 480 | 480
滑块行程 | 200 | 200 | 200 | 200
喉深 | 400 | 400 | 400 | 400
折弯快速下行 | 180 | 180 | 180 | 150
工作 | 10 | 10 | 10 | 9
回程 | 160 | 160 | 160 | 130
主电机功率 (kW) | 7.5 | 11 | 15 | 18.5
X轴行程 X (mm) | 500 | 500 | 500 | 500
X轴速度 X (mm/min) | 300 | 300 | 300 | 300
R轴行程 R (mm) | 200 | 200 | 200 | 200
R轴速度 R (mm/s) | 60 | 60 | 60 | 60

特性 / 技术规格

• 系列：HG Series
• 额定压力：1000 / 1300 / 1700 / 2000（按型号）
• 工作长度：3200 mm
• 立柱间距：2600 mm
• 最大开口高度：480 mm
• 滑块行程：200 mm
• 喉深：400 mm
• 折弯快速下行速度：180 mm/s（大多数型号） / 150 mm/s（20032）
• 工作：10（大多数型号） / 9（20032）
• 回程：160 mm（大多数型号） / 130 mm（20032）
• 主电机功率：7.5 / 11 / 15 / 18.5 kW（按型号）
• X轴行程：500 mm；X轴速度：300 mm/min
• R轴行程：200 mm；R轴速度：60 mm/s
• 控制系统：DELEM DA-53T（荷兰），具备2D触控图形编程和材料长度自动计算功能
