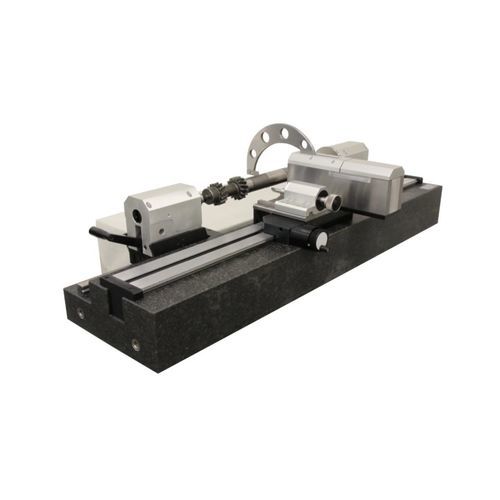

手动测量台 T-SHAFT MAN

轴

概述
T-SHAFT MAN 是一款用于车间快速检测轴件的手动测量台。径向(X)和轴向(Z)测量由操作人员定位并触发，重复性通过专用机械系统保证。提供 GM500 与 GM1000 两种型号，并可按客户要求定制。

产品类型
轴件手动测量设备

技术参数表
T-SHAFT MAN | | GM500 | GM1000
测量范围，长度 Z | mm | 0-500 | 0-1000
测量范围，直径 X | mm | 1-120 | 1-150
长度 Z 最大允许误差 | µm | 4 + L(mm)/100 | 4 + L(mm)/100
直径 X 最大允许误差 | µm | 3 + D(mm)/100 | 3 + D(mm)/100
重复性，长度 Z (2s) | µm | ≤4 | ≤4
重复性，直径 X | µm | ≤3 | ≤3
分辨率，长度 Z | mm | 0.001 | 0.001
分辨率，直径 X | mm | 0.001 | 0.001
测量力 Z; X | N | 手动 | 手动
工件最大重量 | Kg | 25 | 45
设备重量 | Kg | 200 | 390

特性 / 技术规格

• 型号：GM500（Z 0–500 mm）与 GM1000（Z 0–1000 mm）
• 直径测量范围（X）：GM500 = 1–120 mm；GM1000 = 1–150 mm
• 长度 Z 最大允许误差：4 + L(mm)/100 µm（两型号）
• 直径 X 最大允许误差：3 + D(mm)/100 µm（两型号）
• 重复性：长度 Z (2s) ≤4 µm；直径 X ≤3 µm
• 两轴分辨率：0.001 mm
• Z轴与X轴测量力：手动
• 工件最大重量：GM500 = 25 Kg；GM1000 = 45 Kg
• 设备重量：GM500 = 200 Kg；GM1000 = 390 Kg
• 适用于车间快速测量，并可根据客户要求配置
