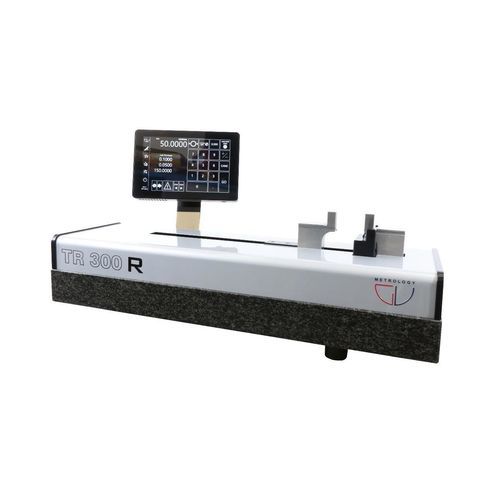

多功能校准台 TR series

位移距离数字

产品概述
TR是一款为车间与校准环境设计的预置台。约80%的设备安装在加工中心旁，20%用作校准主件。TR简化了2点（内径/外径）和3点孔径量具的预置，替代多种主环和量块。专利适配器可降低定位误差并提高预置速度。在键盘输入尺寸，移动滑台自动定位并在测量过程中保持位置。

适用对象

• 内外测量工具的预置（ID/OD）
• 两点内测量量具
• 两点外测微器与比较仪
• 三点微米表
• 深度卡尺与游标卡尺
• 通用量具：Sunnen、Dorsey、Mueller、Mitutoyo、Insize、Bowers、Kroeplin

可选项与配件

• 专业移动支撑台
• ILAC / 等同机构证书
• 硬钢镶铁一对
• 用于值召回的条形码扫描仪
• 用于定位大型量具的自适应支撑

TR 系统优势

• 减少归零与预置操作时间
• 替代主环与量块——微米级等效替换
• 通过数值输入提高预置精度
• 归零更容易：固定参考点与免手持操作降低操作员误差
• 专利适配器在操作中引导量具，可在陶瓷块的内外面工作
• 陶瓷硬度确保耐久性
• 若获认可机构认证，TR可作为内部校准的主参考
• 条形码扫描仪可快速召回位置

电子部分

• 10英寸触摸屏
• 字母数字键盘与数值输入
• 通过Ethernet和USB连接PC
• 执行数据存储与位置召回
• 材料/温度位置自适应

TR SERIE R（表）
内径测量范围 (mm (in))：300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200)。外径测量范围 (mm)：340, 640, 1040, 1540, 2040, 3040, 4040, 5040。重量 (kg)：75, 100, 180, 320, 400, 500, 750, 930。接口：ETHERNET/USB。最大允许误差 (µm)：3 µm + L/300。重复性 (µm)：1。分辨率 (µm)：1。工作温度 (°C)：10–35。

TR SERIE S（表）
可用尺寸 (mm)：300, 600, 1000, 1500, 2000, 3000, 4000, 5000。最大允许误差 (µm)：1.5 µm + L/500。重复性 (µm)：0.8。分辨率 (µm)：0.5。工作温度 (°C)：10–35。

TR SERIE P（表）
可用尺寸 (mm)：300, 600, 1000。最大允许误差 (µm)：1 µm + L/500。重复性 (µm)：0.5。分辨率 (µm)：0.1。工作温度 (°C)：20 ± 1。

技术规格

• 产品名 / 型号：TR
• 品牌：GV METROLOGY
• 功能：用于2点（ID/OD）与3点孔径量具的预置台；替代主环与量块
• 定位：数值输入，移动滑台自动定位并保持位置
• 适配器：专利适配器用于引导量具，可用于陶瓷块
• 接口：Ethernet / USB
• 电子：10英寸触摸屏、PC连接、数据存储、条形码扫描召回、材料/温度位置自适应
• R系列 — 内径范围：300–5000 mm。最大误差：3 µm + L/300。重复性：1 µm。分辨率：1 µm。
• S系列 — 最大误差：1.5 µm + L/500。重复性：0.8 µm。分辨率：0.5 µm。
• P系列 — 最大误差：1 µm + L/500。重复性：0.5 µm。分辨率：0.1 µm。
• 配件：移动支撑台、ILAC/等效证书、硬化钢镶铁、条形码扫描仪、自适应支撑。
