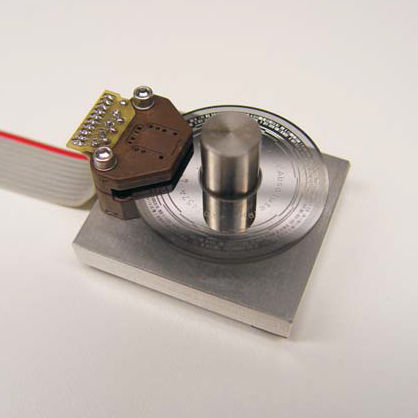

增量旋转编码器 7700

绝对光学非接触式

增量式和虚拟绝对式编码器是一种结构紧凑、性能卓越的非接触式模块化编码器。 它有多种分辨率和配置可供选择，易于安装，可选的换向轨道消除了无刷电机的霍尔效应传感器 两种型号的共同特点包括 --工作温度为 -40C 至 +100C - 低功耗 - 单相控阵光电 ASIC - LED 照明，使用寿命长（>100,000 小时） 增量式系统（7700 编码器 + 圆盘/毂）包括 分辨率高达 5000 周期/转（20,000 计数/转，或 0.018 度/计数） - TTL/CMOS 兼容方波输出，10mA 灌电流 - 标准的每转一次零点分度信号 - 可选三相 2、4、6 或 8 极对电机换向 虚拟绝对式系统（7700 编码器 + 盘/毂 + VG、VH 或 VJ 解码器）包括 - 每圈分辨率从 12 位（4,096 步）到 24 位（16,777,216 步 - 小幅初始化后的真实绝对位置，取决于光盘直径--初始化角度见光盘库表 - 紧凑型解码器电路提供字节宽并行 (VG)、USB (VH) 或 SSI 串行 (VJ) 输出 . 有关详细信息，请参阅各解码器数据表 - 内置获得专利的伪随机和正交误差检测，可靠性高
