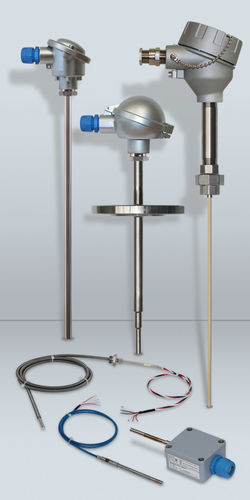

RTD温度传感器

热电偶螺纹裸线

产品概述

适用范围
用于潜在爆炸性环境（气体和粉尘区）的温度测量。

认证
已按照 ATEX 指令 2014/34/EU 认证。

温度传感器
防爆温度传感器可根据应用需求以热电阻（RTD）或热电偶形式提供，结构包括矿物绝缘、管状、带线或多点型等。

防爆类型（部分）

• Ex i（R0/T0 至 R8/T8 系列）：适用于与本质安全电路（类别 ia）连接。电气限值：Ui = 30 VDC，Ii = 101 mA，Pi = 750 mW。
• Ex d（R9/T9 系列）：耐压外壳（flameproof），适用于高温场合。电气限值：Umax = 5 V，Imax = 2 mA；部分系列可测量至约 1800 °C。
• Ex e（RE4/TE4、RE5/TE5、RE6、RE7、RE8/TE8）：增安型。电气限值：Umax = 30 V，IN = 2 mA，Pmax = 102 mW。需配置限流器作为过载保护（Imax = 1.7 × IN；IN 按 IEC 60127）。
• Ex ec / Ex tc（RX/TX、RN/TN 系列）：为特殊防护类型和特殊设计提供的系列。

适用领域

• 农业
• 汽车行业
• 化工行业
• 控制测量
• 能源生产
• 食品工业
• 氢气处理
• 实验室与制药
• 液体测量
• 机械与设备
• 管道
• 塑料工业
• 造船
• 罐体与容器
• 工艺流程
• 废物处理与回收

Ex 区域（定义）
Zone 0：可燃气体或蒸气的爆炸性环境长期存在或频繁出现的区域。
Zone 1：在正常操作下可能出现爆炸性环境的区域。
Zone 2：在正常操作下不太可能出现爆炸性环境，若出现也仅偶发且持续时间短。
Zone 20：可燃粉尘云长期存在或频繁出现的区域。
Zone 21：在正常操作下可能出现可燃粉尘云的区域。
Zone 22：在正常操作下不太可能出现可燃粉尘云，若出现也仅偶发且持续时间短。

ATEX 产品系列

• R0/T0（Ex i）：本质安全测量插入件 Ø 3 mm、4.5 mm、6 mm；带接线端子或引线。用于 Ex 区时需配合适当保护套或接线箱（至少 IP54）。
• R1/T1 至 R3/T3（Ex i）：保护管壁厚 ≥ 1 mm，确保区分（Zone 0/20）；可选锥形尖端以优化热响应；采用标准工艺连接或焊接套筒安装。
• R4/T4（Ex i）与 RE4/TE4（Ex e）：适用于 Zone 1（气体）和 Zone 21（粉尘）；封闭保护管以实现快速响应；提供无接头、可调接头或永久焊接接头等变型。工艺连接不作为区分。
• R5/T5（Ex i）与 RE5/TE5（Ex e）：无额外保护管的测量插入件；直径 Ø 3 / 4.5 / 6 mm；固定螺纹或压紧/楔环接头；Ex 认证：Ex i Zone 1 与 Ex e Zone 1/21。
• R6/T6 与 RE6（Ex e）：紧凑型带线传感器，管状或矿物绝缘版本；柔性，适用于难以到达的位置；Ex i Zone 1，Ex e Zone 1/21。
• R7/T7 与 R8/T8：带线传感器，扩展认证包括 Zone 0/20；直型、弯型或矿物绝缘设计；通过认证的 IP67 压紧接头实现区分。
• R9/T9（Ex d）：耐高温和耐压外壳的传感器；可测量至 1800 °C（系列相关）；保护组件可为陶瓷或金属（保护组件可能由客户提供）。
• RN/TN（Ex ec）、RT/TT（Ex tc）、RX/TX（Ex i）：特殊设计：RN/TN（Ex ec）用于 Zone 2，RT/TT（Ex tc）用于 Zone 22，RX/TX（Ex i）为定制简单被动设备（Zone 1）；包括管皮传感器或多点热电偶等。

带导电涂层的 ATEX 传感器
为化学侵蚀性环境及更高的防爆要求提供涂层保护组件。所用涂层具有电学耗散特性，可显著延长传感器寿命。

• PFA ultra+（浅灰）：涂层厚度约 500–700 µm；食品接触符合 FDA 与欧盟法规（约 180 °C 以内）；适用于真空；耐热约 210 °C（不粘用途），化学防护约 150 °C（视化学品而定）。适用区：Zone 0/1/2 与 Zone 20/21/22。
• E-CTFE（黑）：涂层厚度约 500–700 µm；非食品级（非 FDA 合规）；适用于真空；耐热约 120 °C（视化学品而定）；适用于 Zone 0/1/2 与 Zone 20/21/22，但应避免强电荷产生过程。
• adcoat 33/2100 D：涂层厚度约 180–300 µm 或 720–1200 µm；耐热可达 260 °C；适用于真空；非食品级。

技术规格 / 特性

• 认证：ATEX 2014/34/EU。
• 用途：潜在爆炸性环境中的温度测量（气体与粉尘区）。
• 传感器类型：RTD 与热电偶；矿物绝缘或管状形式；带线与多点变型。
• 典型插入件直径：3 mm、4.5 mm、6 mm。
• Ex i 电气限值：Ui = 30 VDC、Ii = 101 mA、Pi = 750 mW。
• Ex d 电气限值：Umax = 5 V、Imax = 2 mA；部分系列具有高温至 1800 °C 的许可。
• Ex e 电气限值：Umax = 30 V、IN = 2 mA、Pmax = 102 mW；需限流器（Imax = 1.7 × IN）。
• 防护等级示例：某些安装至少要求 IP54；部分系列使用 IP67 压紧接头实现区分。
• 用于区分的保护管壁厚：R1–R3 系列 ≥ 1 mm。
• 涂层选项：PFA ultra+、E-CTFE、adcoat 33/2100 D，附带厚度与耐温说明。

安装与区分注意事项
在 Ex 区使用时需配合适当的保护套或接线箱。部分工艺接头不构成区分；如使用焊接套筒等，正确实施区分由安装人员或操作方负责。
