DC/DC变流器 / 调节

非绝缘封装防水

简短说明

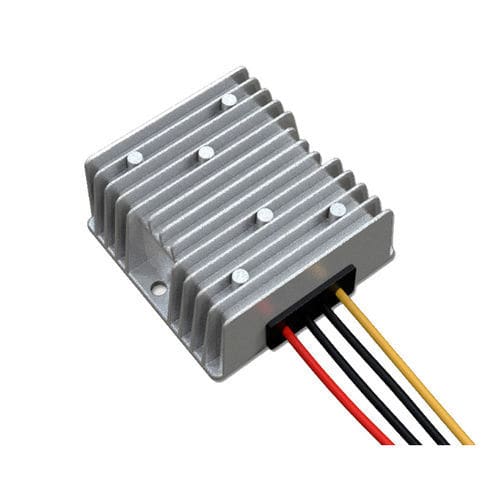

紧凑型非隔离式DC-DC转换器，可将8–40V直流输入自动升压或降压为稳定的13.8V ±0.25V输出。提供5A–25A多种规格，防护等级IP67。

特点

• 同步整流技术
• 内部低ESR电容滤波，耐高温
• 有机硅封装工艺
• 智能芯片保护：过热保护和过流保护
• 抗冲击、抗跌落、防潮、防尘设计
• 高效率：典型值可达96%
• 输入与输出非隔离拓扑（共地）
• 防护等级：IP67（防水）

注意事项

• 安装时严格按照标签要求操作；不要反接极性（正负），否则模块及元件可能损坏
• 不得将输入与输出反接，否则设备可能损坏
• 负载功率不得超过转换器自身的最大承受值

产品参数
产品名称：8V/40V DC 转 13.8V DC 转换器
尺寸：74×74×32 mm（5A–10A）；100×80×38 mm（15A–25A）
输出电流：5A、10A、15A、20A、25A
输出功率：69W（5A）、138W（10A）、207W（15A）、276W（20A）、345W（25A）
重量：0.25 kg（5A–10A）；0.5 kg（15A–25A）
输入电压：DC 8–40V
典型效率：可达96%（实测）；传输效率约为90%，视负载而定
输出电压：DC 13.8V ±0.25V
过热保护：150°C
工作温度：-20°C 至 85°C
防护等级：IP67

技术规格

• 输入电压范围：8–40 V DC
• 标称输出电压：13.8 V DC ±0.25 V
• 可用输出电流：5 A、10 A、15 A、20 A、25 A
• 对应输出功率：69 W、138 W、207 W、276 W、345 W
• 外形尺寸：74×74×32 mm（小规格），100×80×38 mm（大规格）
• 重量：0.25 kg（小规格），0.5 kg（大规格）
• 效率：典型可达96%（有关传输效率的参考见产品参数）
• 过热保护阈值：150°C
• 工作温度范围：-20°C 至 85°C
• 防护等级：IP67
• 拓扑/隔离：输入与输出非隔离
• 保护功能：智能芯片具备过热和过流保护
• 补充：同步整流；内部电容滤波以提高高温耐受性；有机硅封装；抗冲击/跌落/潮湿/粉尘设计
