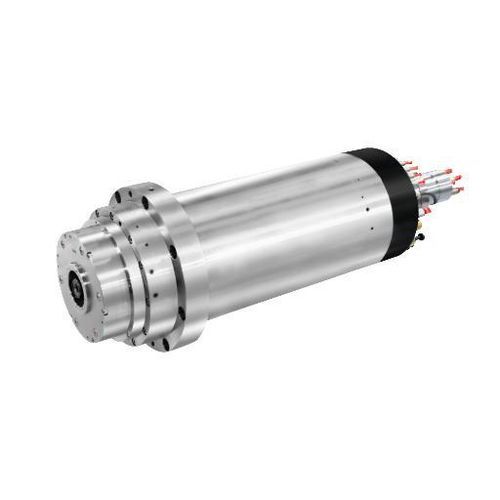

加工主轴 DGZYX-19024/37B

铣削用于冷却电动

概述
DGZYX-19024/37B在Φ190 mm的大型高速主轴中采用轴心冷却，以实现主动热控。该设计针对24,000 rpm的长时间高转速工况，旨在抑制主轴热膨胀并在工业生产环境中维持加工一致性。

主要参数
直径：Φ190 mm
最高转速：24,000 rpm
扭矩（S1）：72 N·m
功率（S1）：37 kW

技术数据
型号（表格）：DGZYX-15024/25
额定功率 S1：37 kW
额定扭矩 S1：72 N·m
最高转速：24,000 rpm
电机类型：同步
刀具接口：HSK-A63
润滑方式：油-气

特点

• 轴心冷却用于在长时间高转速运行时实现主动温控
• 设计可在24,000 rpm时最小化轴向和径向热膨胀
• Φ190 mm大直径提高刚性与稳定性
• 同步电机在转速范围内提供稳定扭矩
• HSK-A63接口实现高精度刀具夹持
• 油-气润滑适用于高速主轴轴承

应用

• 高速铣削与精加工
• 对热稳定性有要求的模具与型腔加工
• 航空航天与汽车精密零件加工
• 需要长时间运行的连续生产线
• 对热膨胀控制有严格要求的高循环加工工况

特征 / 技术规格

• 型号：DGZYX-19024/37B（页面参考）
• 表格型号：DGZYX-15024/25
• 直径：Φ190 mm
• 最高转速：24,000 rpm
• 额定功率（S1）：37 kW
• 额定扭矩（S1）：72 N·m
• 电机类型：同步
• 刀具接口：HSK-A63
• 润滑：油-气
• 冷却方式：轴心冷却
