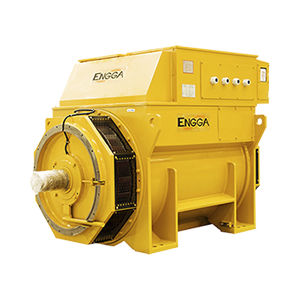

高电压交流发电机 GS series

三相无刷永磁

1)电气性能： 工艺特点 高压发电机定子 H级绝缘系统，使用高性能的绝缘漆和先进的浸漆工艺，多层绝缘保护完全保证发电机定转子总成可以承受恶劣环境和条件。 高压发电机转子： 专利的转子线圈导线，三重绝缘结构处理。有效提高转子匝间和层间绝缘，使防潮、防腐能力也得到有效提高，发 电机的寿命、可靠性、环境适应性也相应大幅提高。 绕组型式 定子绕组采用双层短矩叠绕组，5/6节距或2/3节距（可选），斜槽设计及磁性槽楔，可明显削弱谐波。转子内接阻尼系统，保证负载变化时输出的稳定。 标配绕组温度传感器PT100、防潮加热带。 功率范围 英格高压发电机功率从400kW - 10000kW。 电压范围 多种的电压等级可供选择：3kV - 13.8kV。并可根据客户要求提供其他电压等级的电机。 频率范围 可提供50Hz或60Hz频率的发电机。 极数与转速 标准的高压发电机转子为4极凸极结构，转速为1500r/min或1800r/min，同时也生产6极、8极、10极、12极、14极等中低速高压同步发电机。 波形失真与干扰 THD <2%, TIF <50, THF 300% In，10s)。 2)机械性能： 冷却结构 内部通风设计采用径向和轴向通风的混合通风散热结构，优异的散热性能，保证电机的充分冷却。 中心高 中心高EG450 - EG1000，可按用户要求定制。 安装方式 标准高压发电机为IMB20安装方式，双轴承结构，可选单轴承结构，并可根据客户要求进行非标设计。 防护等级 标准防护等级为IP23，可选IP44、IP54，特别适合在各种恶劣环境下的使用。 冷却方式 标配自扇风冷 (IC01)，防护等级为IP54的空空冷、空水冷可供选择。 动平衡 转子全部在工厂进行动平衡测试，动平衡满足ISO1940精度要求。 超速能力 发电机最大超速2160rpm持续2分钟。 旋转方向 标准发电机的旋转方向为顺时针（从驱动端看），可根据客户需求提供逆时针转动方式。 接线盒 主机接线盒内部采用通用模块化设计，预留电压及电流互感器位置，方便客户加装配置；数字式自动电压调节器接线盒及辅助接线盒置于主接线盒外部，方便接线和调试，并确保人员的安全。
