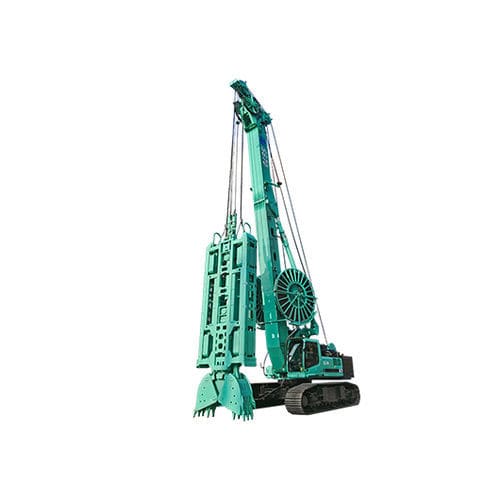

地下连续墙起重抓斗 SG70

电动液压

概述

• 制造商：地下墙体施工专业设备供应商。
• 低耗能与高效率
  电机—机械—液压一体化系统匹配合理，与同类机型相比可降低燃油消耗约25%，提高施工效率约15%。li>
• 稳定可靠
  双卷扬一体化结构，抓斗专用单排卷筒有效延长钢丝绳寿命。通过精确控制软管卷扬开启，可有效减少软管在卷扬中的挤压与磨损，抓斗套管寿命延长约60%。
• 以操作者为中心的设计
  配备气悬座椅，提升操作者舒适性；合理的空间布局便于维护。
• 数字化控制与监测
  可视化控制监测系统一目了然地显示设备运行状态，异常运行自动报警。
• 数据管理
  数字管理系统实时记录并存储施工动态参数。

主要规格

• 拔出力：700 kN
• 墙体宽度：0.8-1.5 m
• 墙体深度：90（标准75） m

产品参数（表）
型号
墙宽：0.8-1.5 m
最大提升力：700 kN
钢丝绳直径：36 mm
机架+铲重：23-35 t

型号附加参数
墙深：90（标准75） m
卷扬单线拉力：2×350 kN
主卷扬最大速度：75 m/min
整机重量（不含铲）：95 t

主要参数
总高：18,300 mm
机架中心至回转中心距离：4,430 - 5,630 mm
铲到地面最大距离：5,500 mm
回转中心至机后端距离：4,500 mm

上车：JS80
发动机：Cummins X12 / China III
额定输出功率：336 kW
液压系统流量：2 x 360 + 165 L/min
最高转速：2,100 rpm
液压系统压力：35 MPa

伸缩底盘：JT85F
履带宽度：3,450 - 4,800 mm
履带板宽度：800 mm
行驶速度：1.7 km/h
履带长度：5,800 mm
牵引力：700 kN
