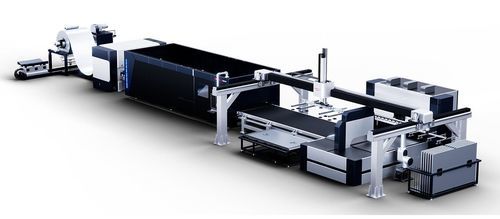

激光横切流水线 Z1金属薄板线圈卷片
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 切割产品
- 金属薄板, 线圈, 卷片
- 操控类型
- 带测评软件
- 相关功能
- 放卷
- 应用
- 工业用途, 用于汽车工业, 用于船舶建造
- 零件重量
- 自动装卸
- 其他特性
- 自动, 卷材送料, 高精度, 自动进料
- 最大切割高度
25 mm
(1 in)- 最小切割高度
0.1 mm
(0 in)- 激光功率
最多: 20,000 W
最少: 3,000 W
- 重复精度
0.01 mm
(0.0004 in)- 整体宽度
最多: 2,500 mm
(98 in)最少: 200 mm
(8 in)
产品介绍
该专用生产线集成了卷取放料、送进、激光下料（下料）、矫平以及成品下料，实现从卷料到成品的一站式加工。设备面向柔性高精度制造，配备工业4.0协同控制系统及全材料自适应动态补偿算法，以应对材料变动性。
技术特性
产线系列与应用范围
系列间核心参数比较
行业选择指南
适用材料
技术规格
技术特性
- 矫平与激光下料无缝集成，实现精密的端到端生产。
- 在宽范围板厚上具备高精度矫平与切割能力。
- 支持多种材料，满足跨行业柔性制造需求。
- 提供五个可扩展系列（UL–XL），适配不同产量与应用。
- 无辊印能力，满足高精度表面要求。
产线系列与应用范围
- UL 超薄板系列：厚度 0.1–0.8 mm；应用示例：精密电子、光伏背板、小型家电；常用材料：冷轧钢、不锈钢、铝。
- TL 薄板系列：厚度 0.3–3.0 mm；应用示例：汽车板金、家电外壳、厨卫五金；常用材料：镀锌板、碳钢、铝合金。
- ML 中厚板系列：厚度 1.0–8.0 mm；应用示例：工程机械、电柜、轨道交通设备；常用材料：热轧钢、不锈钢。
- HL 厚板系列：厚度 3.0–20.0 mm；应用示例：结构钢构件、重型机械、船用板；常用材料：高锰钢、铝镁合金。
- XL 超厚板系列：厚度 6.0–25.0 mm；应用示例：建筑钢结构、重载制造、能源设备；常用材料：钢板、钛合金。
系列间核心参数比较
- 厚度范围：UL 0.1–0.8 mm；TL 0.3–3.0 mm；ML 1.0–8.0 mm；HL 3.0–20.0 mm；XL 6.0–25.0 mm。
- 宽度范围：UL 200–1500 mm；TL/ML/HL/XL 600–2500 mm（视系列而定）。
- 定位精度：±0.02 mm/m（所有系列）。
- 激光功率：按应用建议 — 薄板/新能源：3–6 kW；汽车/多行业：3–12 kW；重型结构/船舶：12–20 kW。
- 下料方式：各系列标准配置为集成激光下料。
行业选择指南
- 汽车制造：推荐系列 TL / ML / HL；常用材料：高强度钢、铝合金、不锈钢；推荐宽度约 1300–1600 mm；激光功率 3–12 kW。
- 家电行业：推荐系列 UL / TL；常用材料：冷轧、镀锌及彩涂板；宽度 1000–1300 mm；激光功率 3–6 kW。
- 轨道交通：推荐系列 ML / HL；材料：不锈钢、铝板、热轧钢；宽度 1600–2100 mm；激光功率 6–12 kW。
- 建筑钢结构：推荐系列 HL / XL；材料：碳钢、合金钢、厚板；宽度 1600–2100 mm；激光功率 12–20 kW。
- 钣金加工（多行业）：推荐系列 TL / ML；典型宽度 1000–1600 mm；激光功率 3–12 kW。
- 新能源 / 光伏：推荐系列 UL / TL；材料：薄铝、镀锌板、硅钢；宽度 1000–1300 mm；激光功率 3–6 kW。
- 造船与重工业：推荐系列 XL；材料：厚钢板及特殊合金；宽度 1600–2100 mm；激光功率 12–20 kW。
适用材料
- 不锈钢
- 碳钢
- 镀锌板
- 高强度钢板
- 铝板及铝合金
- 冷轧卷材与板材
- 钛及特殊合金（视系列而定）
技术规格
- 商用名称：Automatic Roll Laser Blanking Line。
- 集成功能：卷取放料、送进、矫平、激光下料及下料（单线一体化加工）。
- 控制：工业4.0协同控制系统，配备全材料自适应动态补偿算法。
- 矫平精度：超精密矫平，材料平整度可达约 0.01 mm。
- 定位精度：±0.02 mm/m。
- 支持多卷切换与快速换线，实现柔性生产。
- 宽度能力（视系列）：200–2500 mm。
- 厚度能力（视系列）：0.1–25.0 mm（UL–XL）。
- 下料方式：集成激光下料（标准配置）。
