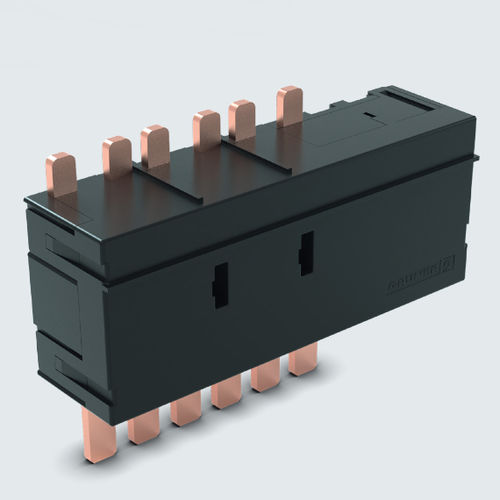

继电器是特别设计的,可以很容易地集成到3-ph的接线板中。继电器可以安装一个分流器,也可以集成任何其他测量系统。
利用H型电枢原理,极化闭锁继电器以其高抗冲击和振动能力而闻名。它们始终处于一个确定的开关位置,因此在断电的情况下也不会有信息损失。
继电器的设计和制造符合IEC 61810第1部分的国际标准,也符合IEC 62052第31部分对电源控制开关的短路要求。
技术数据
线圈数据
额定功率16W
设定的工作功率为11W
脉冲设置为30毫秒
动作时间 < 15 ms
触点数据
最大触点排列 3 NO
触点材料AgSnO2
最大开关功率 25,000 VA
机械寿命 106
绝缘性能
线圈-触点的爬电和间隙距离 8 mm
测试电压线圈 - 触点 4,000 V eff.
测试电压 触点 - 触点 4,000 V 有效值
测试电压 - 触点打开 1,000 V eff.
绝缘强度线圈 - 触点 12 kV / 1.2 / 50 μs
一般数据
环境温度 -40 ...+75 °C
重量 360 g
符合VDE, UL, CSA, SEV, SEMKO标准
---
