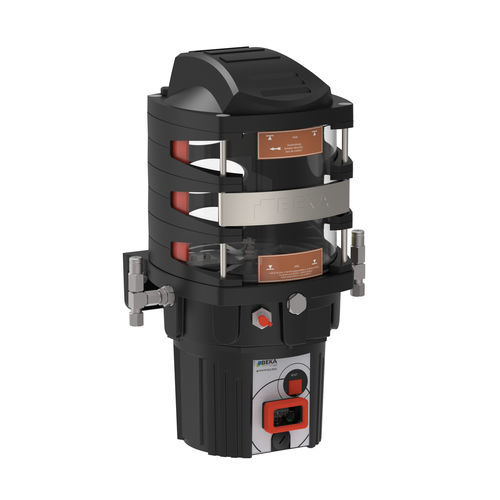

GIGA 的油箱容量从 4 升到 30 升不等,是大中型中央润滑系统的理想泵。中央润滑泵最多可连接 3 个相互独立的润滑循环。另一方面,可通过内部通道将最多 3 个泵元件的润滑油量汇集到一起。
巧妙的设计使 GIGA 泵可用于单级、单线、双线和分段系统。
模块化 GIGA 泵有三种控制配置可供选择:
无控制器(将泵直接连接到车辆或机器电子设备。
基本控制器:GIGA Tronic
带显示屏的高级控制器:GIGA Multitronic
由于采用了模块化结构,因此可对泵进行定制,从最简单的配置和功能到整个中央润滑系统的复杂监控。
系统概述
GIGA 循环润滑系统由以下部分组成:
带 GIGA-tronic 控制系统的 GIGA。
主分配器(如图所示为 SXE-2)
二级分配器(如图所示为 MX-F)。
二级分配器(如图所示为 MX-F)。
二级分配器(如图为 LX-4)。
连接各个润滑点的管路。
在渐进式系统中,润滑油在压力下供应到主分配器和二级分配器,并通过随动活塞控制装置逐步分配到各润滑点。
GIGA 截面
带有 GIGA 多电子控制装置的 GIGA PLUS
出口位置一渐进式分配器(如图所示,SXE-2 配有接近开关)
出口位置二逐级分配器(如图所示为 LX-2,带接近开关)
出口位置三逐级分配器(如图所示为 SXE-2,带接近开关)
---
