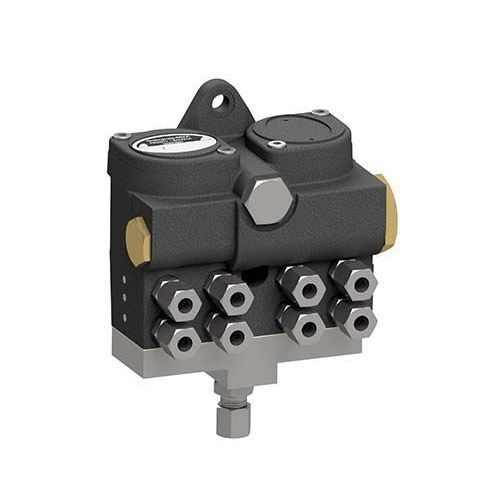

油润滑系统 TDM series

多线机械

BEKA TDM-系列是一系列用于机械工程各个领域的多线油润滑系统。在TDM系列中，有两种类型的泵，TDM和TDM-FS(U)。TDM-FS(U)具有较高的输出率和较低的驱动速度，使该泵系统更适用于小型柴油发动机、压缩机、真空泵、工具机、纺织机等。 泵、工具机、纺织机等。 TDM更常用于内燃机、小型压缩机、纺织-工具-和木材加工机械。 系统概述 输出率的设定螺钉 活塞冲程以及输出率可以通过泵盖下的输送活塞中的固定螺丝来调整，对于TDM-FS(U)泵，则可以通过泵盖中的固定螺丝来调整。 驱动轴 驱动轴将位于中心位置的泵轴和带齿轮的凸轮盘置于旋转运动中。这样就可以实现输送活塞的冲程。 出水口 T系列的泵可以配置多达8个不同类型的软管连接口。推入式连接器为润滑管线的安装提供了方便。 进油口 进油口通过软管与油箱连接。有不同的油箱尺寸可供选择。 工作原理 润滑只在机器运行时进行。传动吃水轴使TDM-系列泵运转。在吸气冲程中，油从机器上的外部储油罐中被抽取出来，在接下来的活塞冲程中被抽到润滑点。
