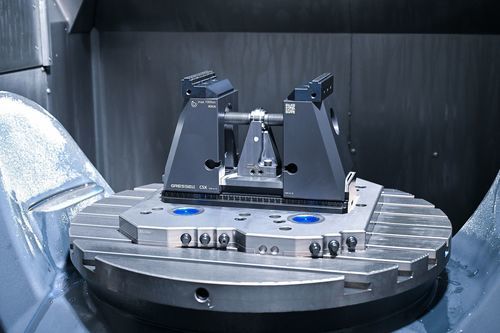

机床夹钳 C5X

用于五轴机床可调节5轴

产品概述 GRESSEL C5X 中心夹紧装置为现代5轴数控加工而设计。其紧凑的结构、高夹紧力和优异的可及性使其适用于有无托盘自动化的5轴机床。C5X 兼容所有 GRESSEL 2.0 系统钳口，可实现定制夹持方案。较大的基本夹持行程和快换主轴系统便于快速调节夹持范围。

主要优点

• 最佳可及性：高支撑钳口与对称设计，可实现无控制台的多面无碰撞加工。
• 模块化设计：三种高度（S/M/L）及多种基体长度，提供可配置的夹持范围。
• 快速更换钳口：仅需两颗螺钉，钳口可在数秒内更换。
• 高夹紧力：最大可达40 kN，实现灵活、精确且可重复的夹紧，无需预夹紧。
• 主轴快速更换与延长：快换主轴系统可快速调整夹持范围。

兼容性与模块化 所有 GRESSEL 2.0 系统钳口均可用于 C5X 中心夹具。完善的 C2.0 钳口系列和大型钳口构件包支持定制夹持方案（可逆钳口、棱柱钳口等）。钳口快速更换与快换主轴简化了重新配置。

安装与定位 C5X 提供标准化的机床安装固定方式。也可使用 GRESSEL gredoc 零点夹紧系统或 SCHUNK VERO‑S 定位方案进行对准与夹紧。可按需提供额外的定位与固定孔位。安装选项包括定位螺钉、精密滑块、夹爪以及与零点系统的集成。

可用版本 C5X 提供三种高度（S / M / L）和多种基体长度。典型型号：

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

表 — 重要数据一览 尺寸 | 夹紧力 | 尺寸（基体） | 重量
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

应用 C5X 适用于5轴加工（OP10）和托盘自动化环境，为复杂的5面及5轴加工提供无碰撞的加工空间。高支撑钳口和对称设计允许无需额外控制台即可进行加工。

技术规格

• 型号系列：C5X（5轴中心夹紧虎钳）
• 夹紧力：0 – 40 kN（最大）
• 基本夹持行程（大）：120 mm
• 可选高度：H = 142 mm (S)、181 mm (M)、252 mm (L)
• 可选基体长度：L = 320、400、500、600、800 mm
• 钳口兼容性：GRESSEL 2.0 系统钳口（C2.0 方案）— 可逆钳口、棱柱钳口等
• 快速更换钳口：钳口可用两颗螺钉拆卸
• 快换主轴系统：实现快速转换和主轴延长
• 上部安装主轴：夹紧力直接作用于工件
• 安装选项：标准化机床固定方案；定位螺钉、精密滑块、夹爪；可选集成 GRESSEL gredoc 零点夹紧系统
• 重量与尺寸：见上表
• 典型用途：工业5轴CNC加工与托盘自动化
